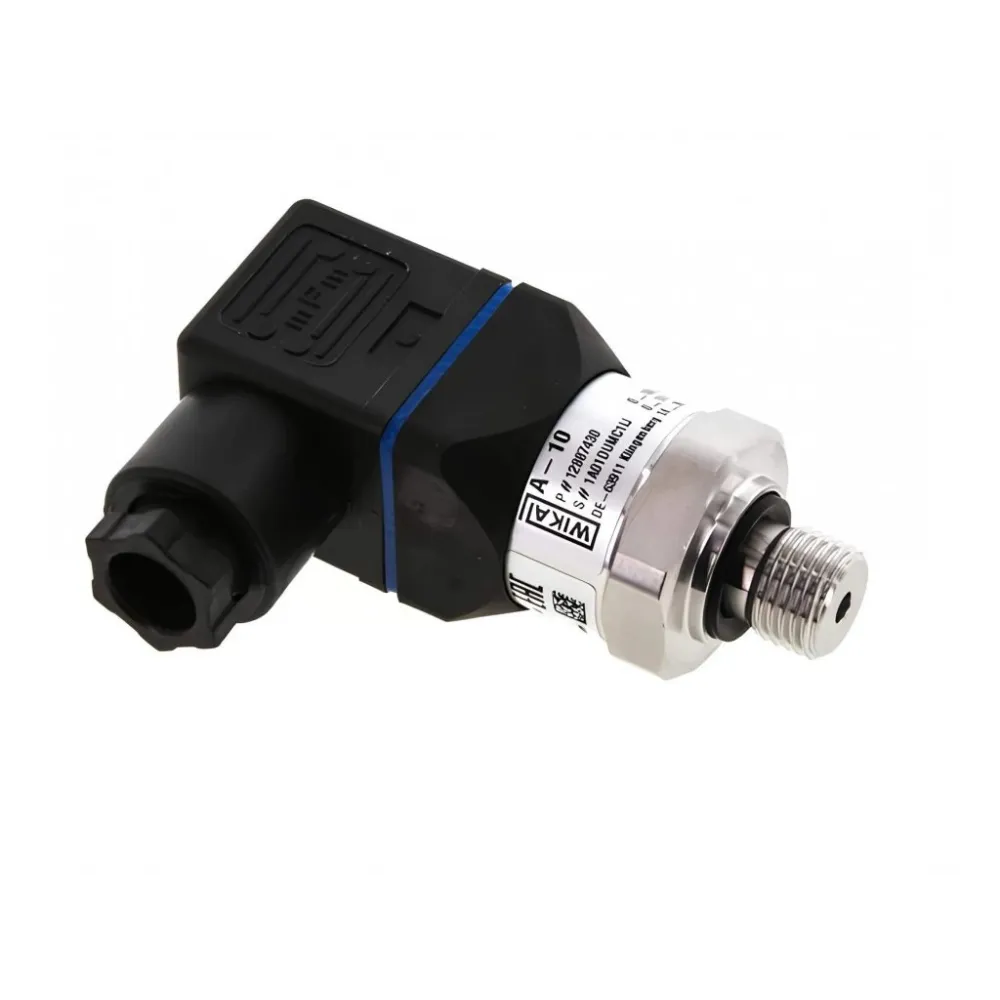

Senzor tlaku 0-6bar

Senzor tlaku 0–6 bar – přesné měření tlaku pro vodní a topné systémy

Vysoce kvalitní senzor tlaku 0–6 bar je určen pro měření tlaku kapalin a plynů v topných, vodovodních, technologických a průmyslových systémech. Vyznačuje se vynikající přesností, odolností a jednoduchým připojením do systémů Loxone, PLC, Modbus nebo jiných automatizačních jednotek s analogovým vstupem.

Robustní nerezové tělo a keramický měřicí prvek zajišťují dlouhou životnost a spolehlivý provoz i v náročných podmínkách. Senzor poskytuje analogový výstup 0–10 V (nebo volitelně 4–20 mA) a umožňuje přesné sledování tlaku vody, vzduchu i technických médií.

✨ Hlavní výhody

• ✅ Rozsah měření 0–6 bar – ideální pro běžné vodní a topné okruhy.
• ✅ Analogový výstup 0–10 V – snadná integrace do Loxone a PLC systémů.
• ✅ Vysoká přesnost ±0,5 % FS – spolehlivé a stabilní měření.
• ✅ Odolné tělo z nerezové oceli – vhodné i pro průmyslové prostředí.
• ✅ Rychlá odezva a dlouhá životnost – pro nepřetržitý provoz 24/7.

🏠 Typické použití

• 💧 Měření tlaku vody v topných, chladicích a solárních systémech.
• 🔥 Řízení oběhových čerpadel a tlakových expanzních nádob.
• 🌬️ Monitoring tlaku vzduchu v rekuperačních nebo kompresorových systémech.
• 🏗️ Průmyslové aplikace – hydraulika, pneumatika, zkušební stanoviště.
• ⚙️ Integrace do Loxone, PLC nebo Modbus systémů pro automatizaci a dohled.

💡 Jak funguje

Tlak působící na keramickou membránu senzoru je převeden na elektrický signál, který elektronika zpracuje a linearizuje na výstup 0–10 V nebo 4–20 mA. Díky stabilnímu a teplotně kompenzovanému měřicímu obvodu jsou výsledky přesné a bez driftu.

⚙️ Technické parametry

• Měřicí rozsah: 0–6 bar (přetlak / relativní tlak)
• Přesnost: ±0,5 % FS (typ.), ±1 % max.
• Výstupní signál: 0–10 V (standard) / 4–20 mA (na objednávku)
• Napájení: 12–24 V DC (±10 %)
• Provozní teplota média: –20 °C až +80 °C
• Provozní teplota okolí: –20 °C až +60 °C
• Medium: voda, vzduch, olej, neagresivní kapaliny a plyny
• Měřicí prvek: keramická kapacitní membrána
• Tělo senzoru: nerezová ocel AISI 304
• Procesní připojení: G1/4" (vnější závit)
• Krytí: IP65 (odolné proti stříkající vodě a prachu)
• Odezva: < 10 ms
• Rozměry: cca 27 × 75 mm (bez konektoru)
• Konektor: M12, 4pólový
• Odběr proudu: max. 20 mA

📦 Balení obsahuje

• 1× Senzor tlaku 0–6 bar
• 1× těsnění / O-kroužek
• 1× instalační návod

🧠 Doporučení odborníka

• Připojte senzor k analogovému vstupu (AI) s rozsahem 0–10 V nebo 4–20 mA.
• Používejte stíněný kabel a dodržujte správné zapojení vodičů.
• Montujte v poloze s konektorem nahoru, aby se zabránilo zachycení vzduchu.
• V systému Loxone doporučujeme využít pro dohled tlaků v topném okruhu nebo expanzi.

Spolehlivý, přesný a univerzální – senzor tlaku 0–6 bar je ideální pro řízení a dohled všech tlakových systémů ve vaší chytré domácnosti nebo průmyslové automatizaci.
