Ultrazvukový senzor 0–10 V

Ultrazvukový senzor 0–10 V

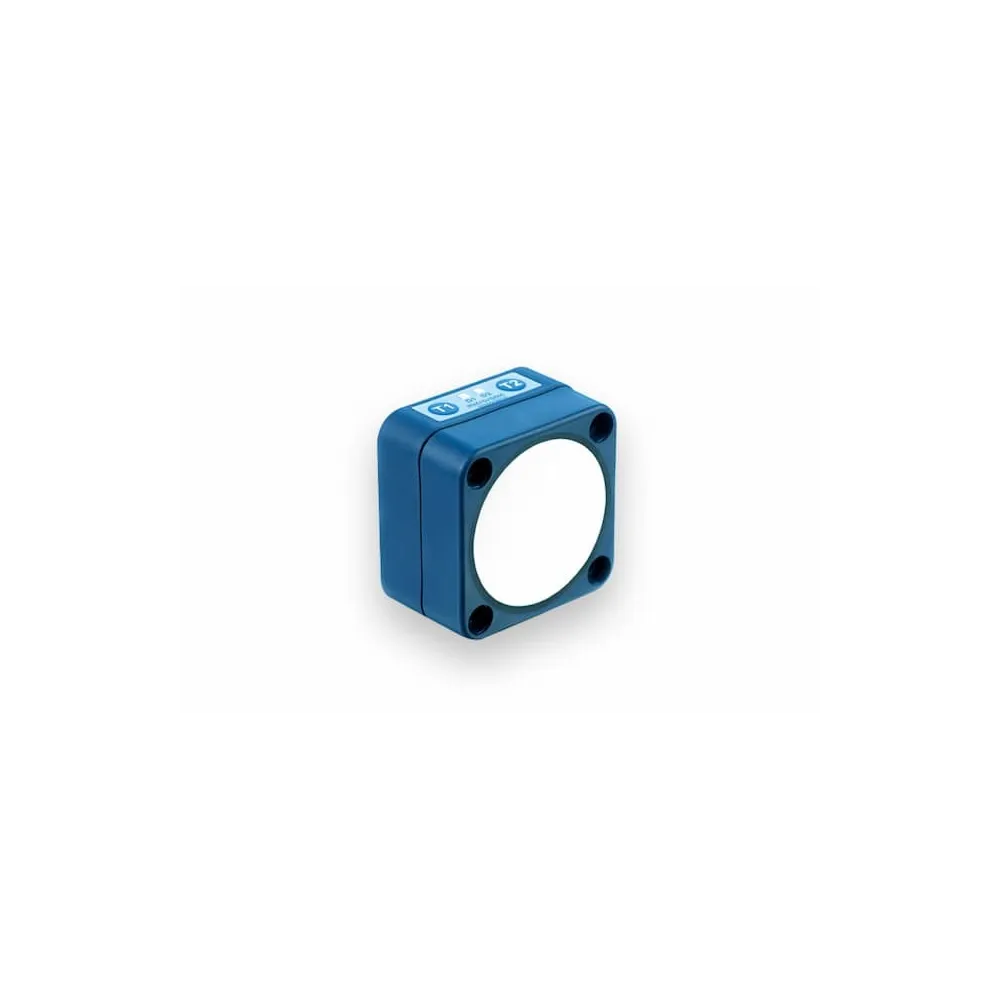

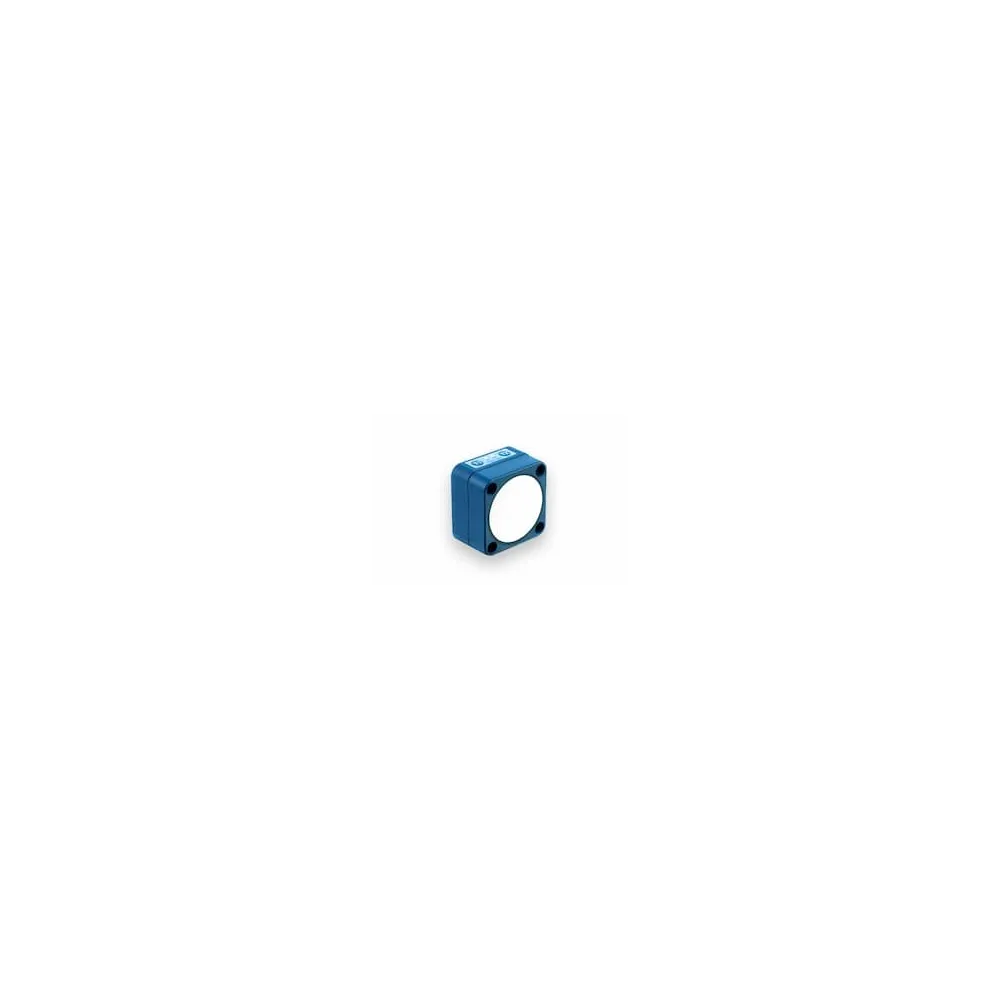

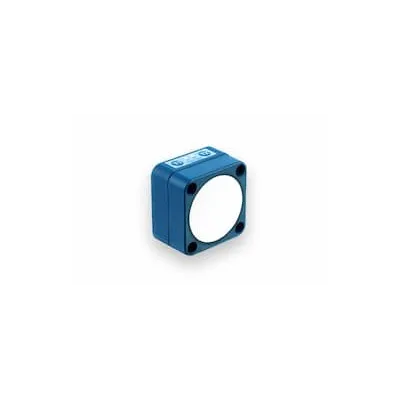

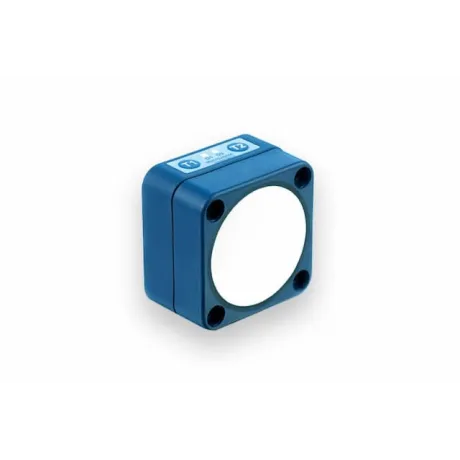

Ultrazvukový senzor 0–10 V je přesný a spolehlivý snímač vzdálenosti, hladiny nebo polohy, který využívá ultrazvukové vlny pro bezkontaktní měření. Díky analogovému výstupu 0–10 V jej lze snadno integrovat do systémů Loxone, PLC, HVAC, BMS či jiných automatizačních aplikací.

Tento senzor měří vzdálenost od pevného nebo kapalného povrchu bez nutnosti přímého kontaktu, což zajišťuje dlouhou životnost a minimální údržbu. Vyniká vysokou přesností, stabilitou měření a odolností vůči prachu, vlhkosti i teplotním výkyvům.

⚙️ Hlavní výhody

• ✅ Analogový výstup 0–10 V – snadná integrace do většiny systémů.
• ✅ Bezkontaktní měření – ideální pro kapaliny, sypké materiály i pevné předměty.
• ✅ Vysoká přesnost a rychlá odezva.
• ✅ Odolná konstrukce – vhodná pro průmyslové a venkovní prostředí.
• ✅ Možnost montáže do nádrží, kanálů či potrubí.

🏠 Typické použití

• 💧 Měření výšky hladiny vody, oleje, nafty nebo jiných kapalin.
• 📦 Kontrola výšky materiálu ve skladech a zásobnících.
• 🏭 Automatizace výrobních procesů – detekce objektů, vzdáleností, poloh.
• 🌿 Integrace do systémů Loxone, PLC nebo průmyslových automatů.

💡 Funkce a vlastnosti

Ultrazvukový senzor 0–10 V vysílá vysokofrekvenční zvukové vlny, které se odrazí od povrchu měřeného objektu. Na základě doby odrazu je přesně vypočítána vzdálenost. Analogový signál 0–10 V pak odpovídá aktuální vzdálenosti v měřeném rozsahu. Senzor je vybaven odolným tělem a závitem pro snadnou montáž.

⚙️ Technické parametry

• Typ senzoru: Ultrazvukový snímač vzdálenosti
• Výstupní signál: 0–10 V (analogový)
• Rozsah měření: 30–350 cm (dle typu a povrchu)
• Přesnost: ±1 % z rozsahu
• Rozlišení: 1 mm
• Napájení: 12–24 V DC
• Odběr proudu: max. 50 mA

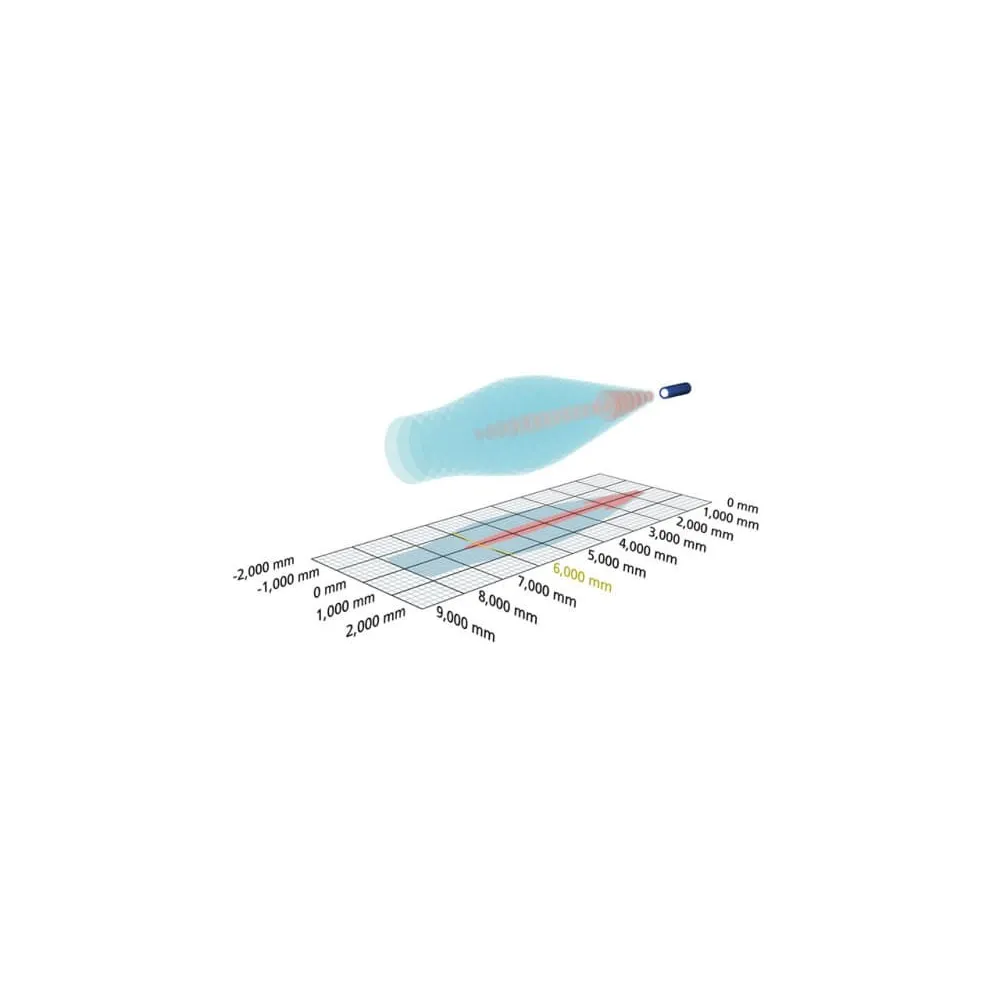

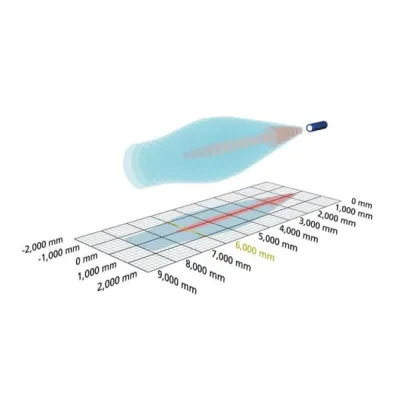

• Úhel snímání: cca 10°–15°
• Odezva: <100 ms
• Materiál pouzdra: plast / nerez (dle varianty)
• Krytí: IP65 (odolné vůči vodě a prachu)
• Provozní teplota: −20 °C až +70 °C
• Rozhraní: 3vodičové připojení (V+, GND, Vout)
• Konektor: M12 nebo kabel 2 m (dle varianty)
• Certifikace: CE, RoHS

📦 Balení obsahuje

• 1× Ultrazvukový senzor 0–10 V
• 1× Montážní příslušenství
• 1× Návod k instalaci a zapojení

🧠 Doporučení odborníka

• Při instalaci dbejte na kolmé umístění senzoru vůči měřené ploše pro maximální přesnost.
• Vyhněte se měření na šikmých nebo silně absorbujících površích.
• Pro měření hladiny kapalin doporučujeme použít klidové zóny bez vlnění.
• Ideální pro připojení na analogové vstupy Loxone nebo PLC (např. AI Extension).

Ultrazvukový senzor 0–10 V: přesné bezkontaktní měření vzdálenosti a hladiny s analogovým výstupem, ideální pro automatizaci, průmyslové i domácí aplikace.
