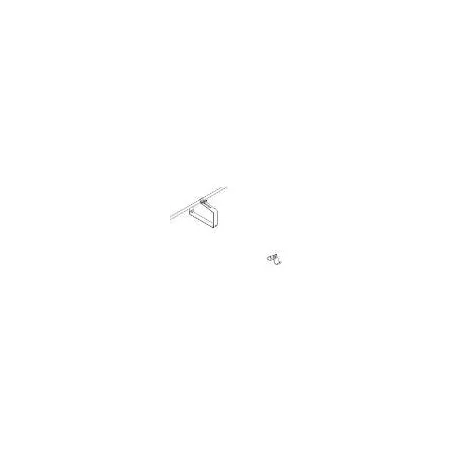

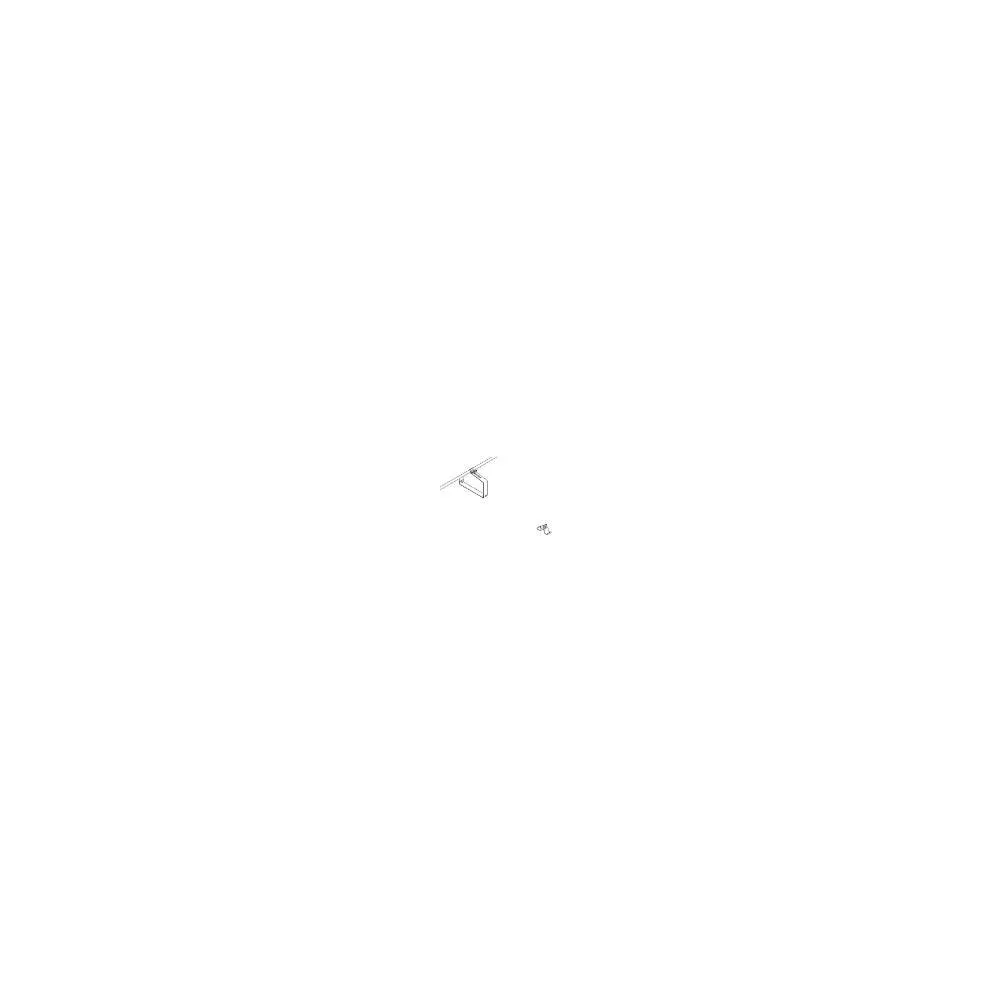

Hliníková podpěra V-Z 10°

Hliníková podpěra V–Z 10°

Hliníková podpěra V–Z 10° je lehký, ale pevný konstrukční prvek určený pro montáž východo-západních (V–Z) fotovoltaických polí na plochých střechách a technických konstrukcích. Sklon 10° poskytuje optimální poměr mezi výkonem a stabilitou systému a zaručuje ideální rozložení zatížení větrem a sněhem.

Podpěra je vyrobena z vysokopevnostní hliníkové slitiny EN AW-6063 T66 s eloxovaným povrchem, což zajišťuje dlouhou životnost, odolnost proti korozi, UV záření a povětrnostním vlivům. Je kompatibilní s většinou běžných profilů a systémů na trhu – například ClickFit Evo, HLpro, K2 Systems nebo Solar Dock.

🔩 Hlavní výhody

• ✅ Úhel 10° – ideální pro východo-západní FVE systémy bez stínění.
• ✅ Maximální využití střešní plochy díky nižšímu profilu a oboustranné orientaci.
• ✅ Odolný eloxovaný hliník – lehký, pevný a trvanlivý.
• ✅ Snadná a rychlá montáž – podélné drážky pro přesné nastavení.
• ✅ Kompatibilita s většinou montážních profilů a svorek.
• ✅ Bezúdržbové provedení s životností přes 25 let.

🏗️ Typické použití

• ☀️ Instalace fotovoltaických panelů v systému V–Z (východ–západ).
• 🏠 Ploché střechy (PVC, TPO, EPDM, bitumen) nebo trapézové střechy.
• 🔧 Použití v systémech s balastem nebo mechanickým kotvením.
• 🌦️ Ideální do oblastí s vyšším větrem – nižší aerodynamický profil.

💡 Konstrukce a vlastnosti

Podpěra tvoří zadní část montážního trojúhelníku, která zajišťuje pevný úhel 10° a oporu panelů proti větru. Díky přesným výrobním tolerancím a eloxovanému povrchu je konstrukce estetická a extrémně trvanlivá. Otvory a drážky jsou uzpůsobeny pro šrouby M8–M10, což zaručuje vysokou tuhost a jednoduchou instalaci.

📐 Technické parametry

• Model: Hliníková podpěra V–Z 10°
• Úhel sklonu: 10° (pevný)
• Orientace panelů: východ–západ
• Materiál: hliník EN AW-6063 T66 (eloxovaný)
• Spojovací materiál: nerezová ocel A2/A4
• Uchycení: podélné drážky a oválné montážní otvory
• Kompatibilita: ClickFit Evo, HLpro, K2 Systems, Solar Dock
• Povrchová úprava: přírodní elox (stříbrná)
• Provozní teplota: −40 °C až +85 °C
• Odolnost proti korozi: třída C3–C4
• Životnost: 25+ let
• Statická únosnost: dle ČSN EN 1991 (vítr/sníh)
• Certifikace: CE, EN 1090, TÜV

📦 Balení obsahuje

• 1× Hliníková podpěra V–Z 10°
• Montážní šrouby/podložky – dle zvolené varianty

🧠 Doporučení odborníka

• Kombinuj s hliníkovou nohou V–Z 10° pro kompletní a stabilní rám.
• Při montáži na hydroizolaci použij EPDM podložku mezi podpěru a střechu.
• Dodrž rozteče podpor dle statického výpočtu a zatížení.
• Pro jednotný vzhled použij černé svorky a profily pro black-frame panely.

Hliníková podpěra V–Z 10° – lehká, pevná a odolná konstrukce pro montáž východo-západních fotovoltaických systémů s ideálním sklonem 10°.
