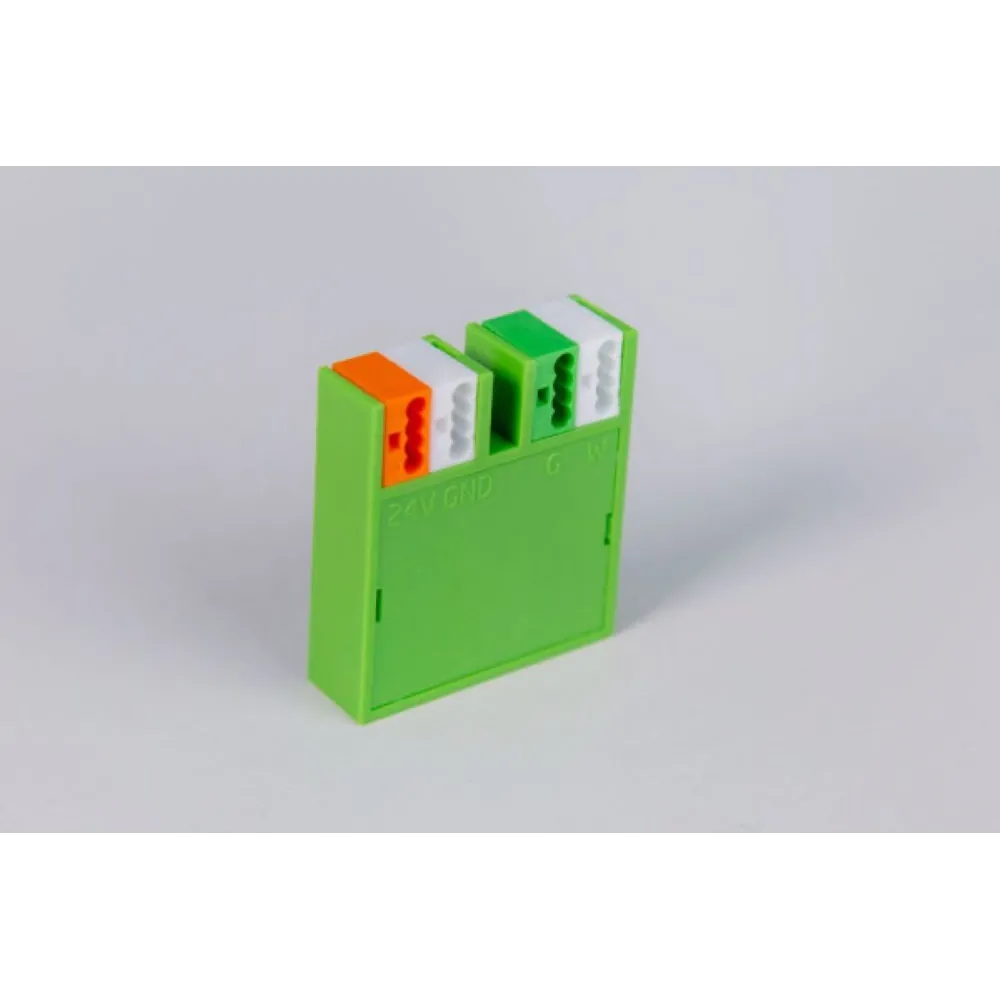

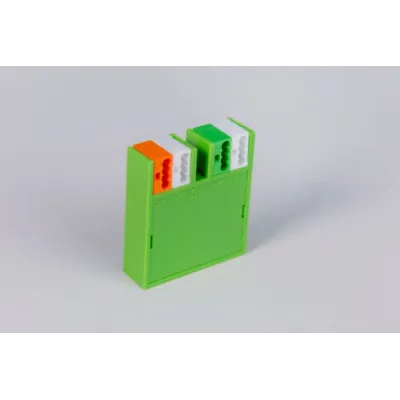

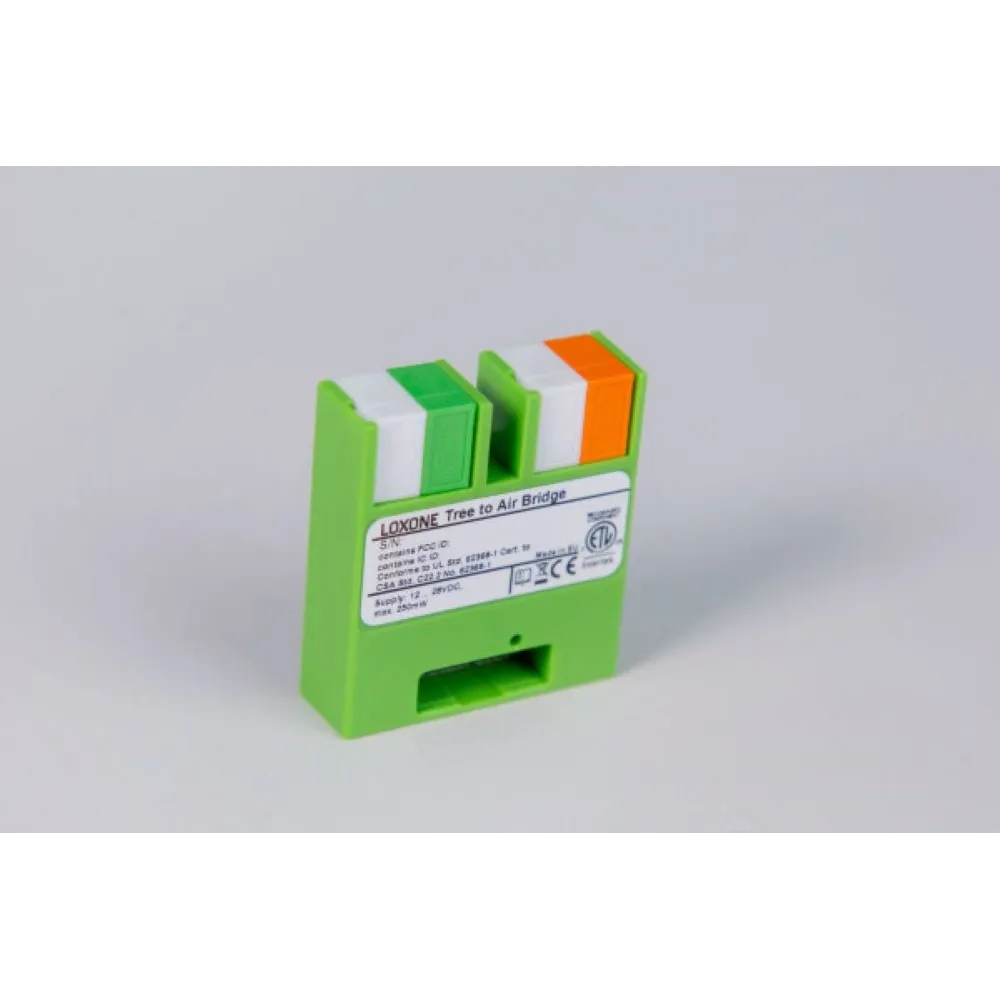

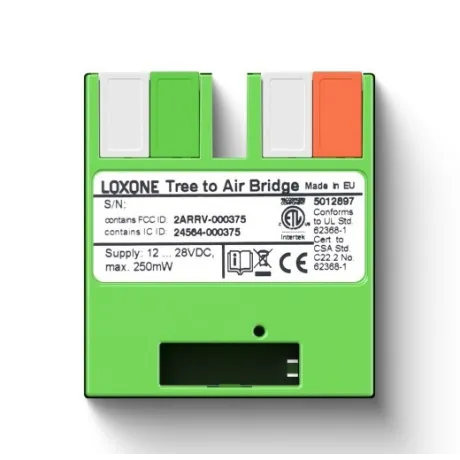

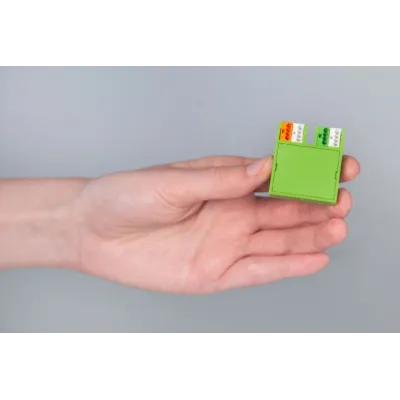

Tree to Air Bridge

Tree Extension

Tree Extension je komunikační rozšiřující modul určený pro integraci všech zařízení Loxone Tree do chytré domácnosti. Umožňuje připojení až 100 zařízení Loxone Tree a poskytuje rychlou, stabilní a bezpečnou komunikaci mezi Miniserverem a Tree periferiemi jako jsou senzory, ovladače, světla, pohony, ovládací panely nebo spínače.

Díky technologii Loxone Tree lze výrazně zkrátit dobu instalace až o 80 % oproti klasickému zapojení. Sběrnicová struktura je flexibilní, jednoduchá a ideální pro moderní elektroinstalace — od rodinných domů po komerční budovy.

🌳 Hlavní výhody

• ✅ Rozhraní pro až 100 zařízení Loxone Tree (2 větve po 50 zařízeních).
• ✅ Okamžitá komunikace mezi Miniserverem a Tree prvky.
• ✅ Jednoduchá instalace a automatické párování přes Loxone Config.
• ✅ Flexibilní sběrnicová topologie – hvězda, řetěz nebo kombinace.
• ✅ Vysoká spolehlivost a bezpečnost komunikace.

🏠 Typické použití

• 💡 Připojení Loxone Tree zařízení – senzory, dotykové ovladače, stmívače, pohony a relé.
• 🏢 Rozšíření systému Loxone v rodinných domech, bytech i komerčních objektech.
• ⚙️ Ideální pro chytré elektroinstalace, HVAC systémy a automatizaci budov.
• 🔌 Spojení všech Tree komponent do jedné efektivní komunikační sběrnice.

💡 Funkce a vlastnosti

Tree Extension se připojuje přímo k Loxone Miniserveru přes rozhraní Loxone Link a rozšiřuje jeho možnosti o dvě nezávislé Tree větve. Každá větev může obsahovat až 50 zařízení Tree, přičemž maximální délka vedení činí až 500 metrů. Tree protokol je plně automatizovaný — zařízení se při připojení samo identifikuje a lze jej okamžitě nakonfigurovat.

⚙️ Technické parametry

• Rozhraní: 2× Loxone Tree větve (po 50 zařízeních max.)
• Komunikace s Miniserverem: Loxone Link
• Napájení: 24 V DC
• Spotřeba energie: cca 2,4 W
• Max. délka Tree vedení: 500 m na větev
• Průřez vodiče: 0,25–1,5 mm²
• Montáž: DIN lišta (35 mm)
• Rozměry (V׊×H): 88 × 35 × 57 mm (2 moduly)
• Krytí: IP20 (vnitřní použití)
• Provozní teplota: 0 °C až +50 °C
• Relativní vlhkost: max. 95 %, bez kondenzace
• Certifikace: CE, RoHS

📦 Balení obsahuje

• 1× Tree Extension
• 1× Odnímatelný svorkovnicový konektor
• 1× Stručný návod k instalaci

🧠 Doporučení odborníka

• Použijte kvalitní kabel s krouceným párem (např. Loxone Tree Cable).
• Nezapomeňte ukončit každou větev odporem 120 Ω na posledním zařízení.
• Tree Extension umístěte do centrálního rozvaděče poblíž Miniserveru.
• Pro velké projekty kombinujte s více Tree Extension moduly podle potřeby.

Tree Extension: spolehlivé a rychlé srdce sběrnicové komunikace Loxone Tree. Ideální řešení pro efektivní zapojení všech chytrých zařízení ve vašem domě či firmě.
