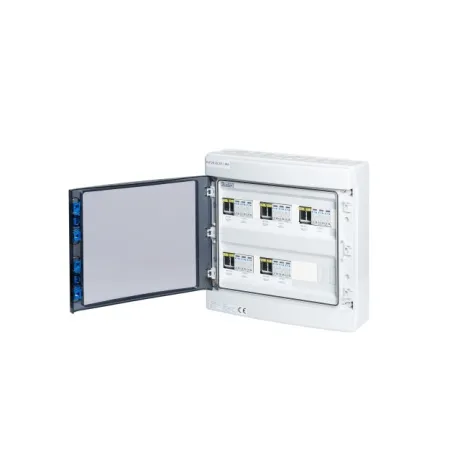

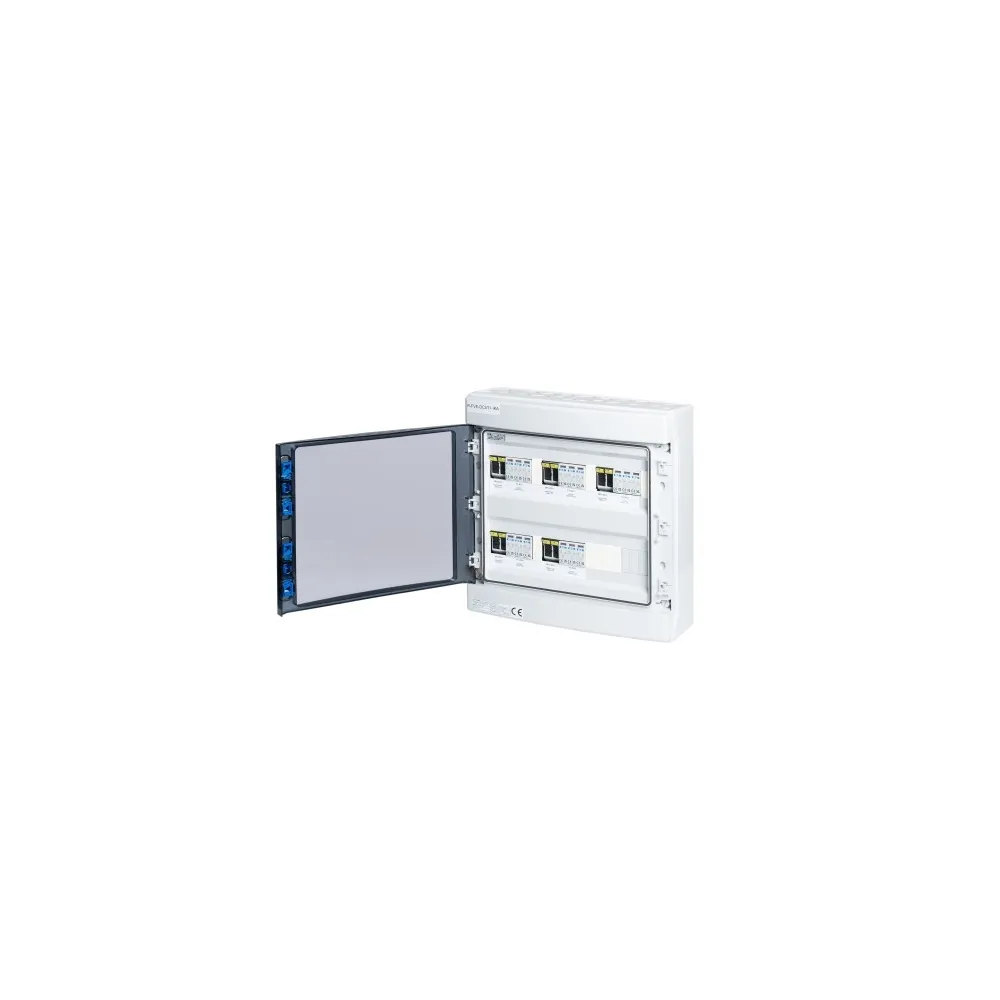

Rozváděč DC5, T1+T2 IKA

Rozváděč DC5, T1+T2 IKA

Rozváděč DC5, T1+T2 IKA je kompaktní a vysoce odolný DC rozváděč určený pro ochranu stejnosměrné části fotovoltaických elektráren (FVE) s až pěti FV stringy. Slouží k jištění, odpojování a přepěťové ochraně mezi FV panely a měničem. Je vybaven přepěťovou ochranou třídy T1 + T2 (typ 1+2), což zajišťuje maximální bezpečnost i při úderu blesku v blízkosti objektu.

Díky kvalitním komponentům, preciznímu zpracování a vysokému krytí IP65 je rozváděč vhodný pro vnitřní i venkovní montáž. Splňuje všechny požadavky distributorů (ČEZ, E.ON, PRE) a normy ČSN EN 61439-3 a ČSN EN 61643-31.

⚙️ Hlavní výhody

• ✅ 5 stringů (vstupů) – ideální pro středně velké FVE instalace.
• ✅ Přepěťová ochrana T1+T2 – ochrana před bleskem i spínacími přepětími.
• ✅ Hlavní DC odpojovač IKA – bezpečné galvanické odpojení systému.
• ✅ Pojistky gPV pro každý string zvlášť – zamezují přetížení a zkratům.
• ✅ Krytí IP65 – vhodné i pro venkovní použití.
• ✅ Kompletně zapojený rozváděč – Plug & Play řešení, okamžitě připravené k montáži.
• ✅ Kompatibilita s měniči SolaX, GoodWe, Huawei, Fronius, Growatt apod.

🏠 Typické použití

• ☀️ Ochrana DC části fotovoltaické elektrárny (do 1000 V DC).
• 🔋 Propojení mezi FV poli a měničem (MPPT vstupy).
• 🏡 Domácí a menší komerční instalace s 5 stringy.
• 🏢 Hybridní a on-grid systémy.

💡 Konstrukce a vlastnosti

Rozváděč R-DC5, T1+T2 IKA je vyroben z UV-stabilního plastu ABS s krytím IP65. Vnitřní uspořádání umožňuje přehlednou instalaci – každý string má samostatnou pojistku gPV a svorkovnici. Kombinovaná přepěťová ochrana třídy I+II zaručuje spolehlivou ochranu při bleskových výbojích i běžném provozu. Hlavní DC vypínač IKA umožňuje bezpečné servisní odpojení systému.

⚙️ Technické parametry

• Typ: R-DC5, T1+T2 IKA
• Počet stringů: 5 vstupů / 2 výstupy
• Max. napětí: 1000 V DC
• Max. proud: 32 A / string
• Pojistky: 5× gPV 15 A (10×38 mm)
• Odpojovač: IKA DC 1000 V / 63 A (4pólový)
• Přepěťová ochrana: Třída I+II (typ 1+2) – 1000 V DC
• Svorkovnice: do 16 mm² (PE+, N–)
• Krytí: IP65 / IK08
• Materiál skříně: ABS plast, UV stabilní, samozhášivý
• Rozměry (V׊×H): cca 300 × 250 × 150 mm
• Provozní teplota: −25 °C až +60 °C
• Certifikace: CE, RoHS, ČSN EN 61439-3, ČSN EN 61643-31

📦 Balení obsahuje

• 1× Rozváděč DC5, T1+T2 IKA – kompletně osazený
• 1× Schéma zapojení a štítky vodičů
• 1× Montážní sada a úchyty
• 1× Návod k instalaci

🧠 Doporučení odborníka

• Instalujte rozváděč co nejblíže FV panelům nebo měniči.
• Používejte kvalitní DC kabely 6–10 mm² a MC4 konektory s nízkým odporem.
• Kombinujte s AC rozváděčem R-FVE-GW32 nebo R-FVE-GW63 pro kompletní ochranu FVE.
• Vhodné pro měniče SolaX X3-G4, GoodWe ET+, Fronius Symo, Huawei SUN2000.

Rozváděč DC5, T1+T2 IKA: kompaktní, bezpečné a spolehlivé řešení pro ochranu DC části vašeho fotovoltaického systému. Zajišťuje maximální bezpečnost, jednoduchou instalaci a dlouhou životnost.
