Rozváděč DC9, T1+T2 IKA

Rozváděč DC9, T1+T2 IKA

Rozváděč DC9, T1+T2 IKA je profesionální DC rozváděč pro fotovoltaické elektrárny (FVE), navržený pro bezpečné jištění, odpojování a přepěťovou ochranu až devíti FV stringů. Je určen pro systémy s napětím do 1000 V DC a proudem až 32 A na string, díky čemuž poskytuje maximální ochranu pro střídače a FV panely i při extrémních podmínkách.

Kombinuje přepěťovou ochranu třídy T1 + T2 (typ 1+2) s pojistkami gPV a hlavním odpojovačem IKA. Splňuje všechny požadavky distributorů a norem ČSN EN 61643-31 a ČSN EN 61439-3. Ideální pro větší a profesionální FVE instalace.

⚙️ Hlavní výhody

• ✅ 9 stringů (vstupů) – pro velké FVE systémy do 60 kWp.
• ✅ Přepěťová ochrana T1+T2 – ochrana před bleskem i spínacími přepětími.
• ✅ Hlavní odpojovač IKA – galvanické oddělení DC části.
• ✅ Pojistky gPV – pro každý string samostatně (rychlá reakce při poruše).
• ✅ Krytí IP65 – vhodné pro venkovní i vnitřní instalaci.
• ✅ Kompletně zapojený a testovaný – Plug & Play řešení.
• ✅ Kompatibilní s měniči SolaX, GoodWe, Huawei, Fronius, Deye, Growatt aj.

🏠 Typické použití

• ☀️ Ochrana DC části fotovoltaických elektráren (do 1000 V DC).
• 🔋 Napojení mezi FV panely a měničem (MPPT vstupy).
• 🏡 Rodinné a komerční instalace s 9 stringy.
• 🏢 Hybridní a průmyslové FVE systémy s vyšší proudovou zátěží.

💡 Konstrukce a vlastnosti

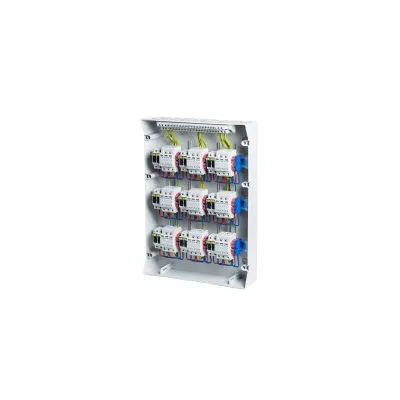

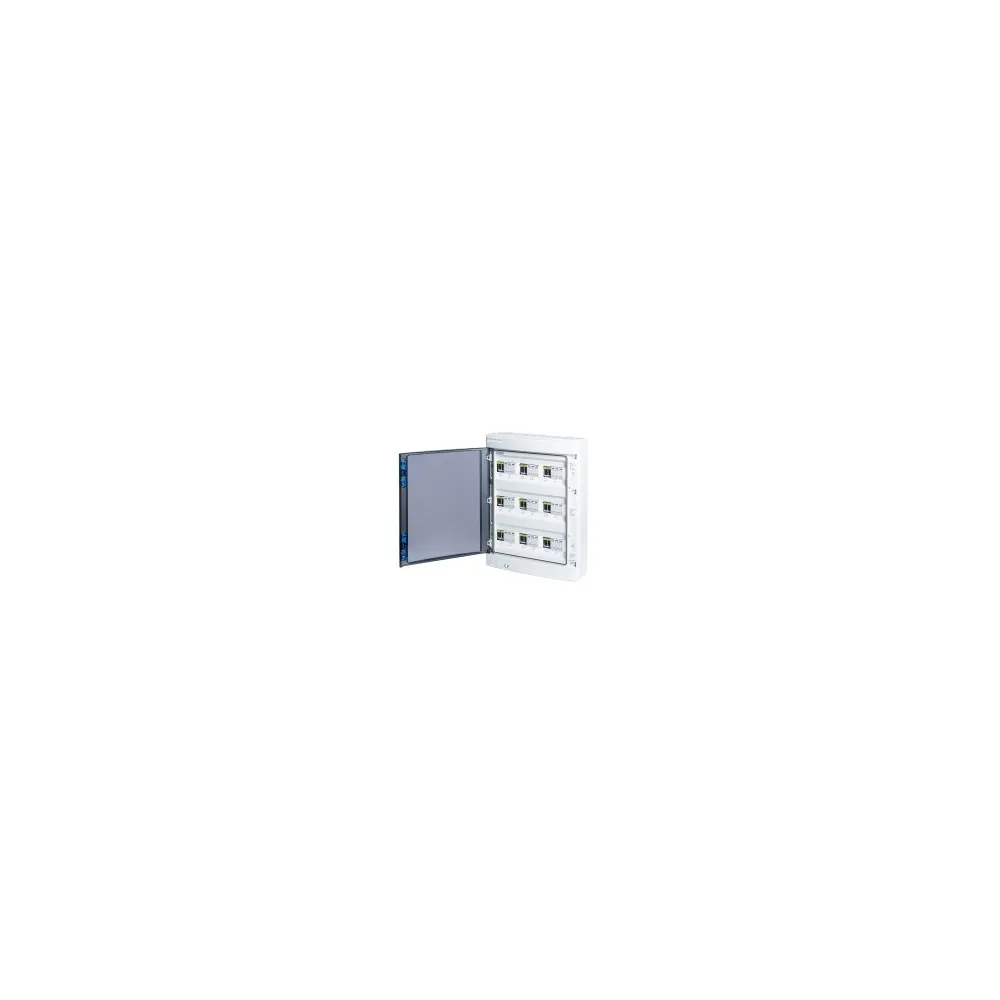

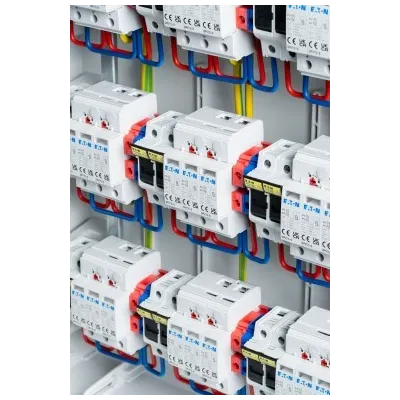

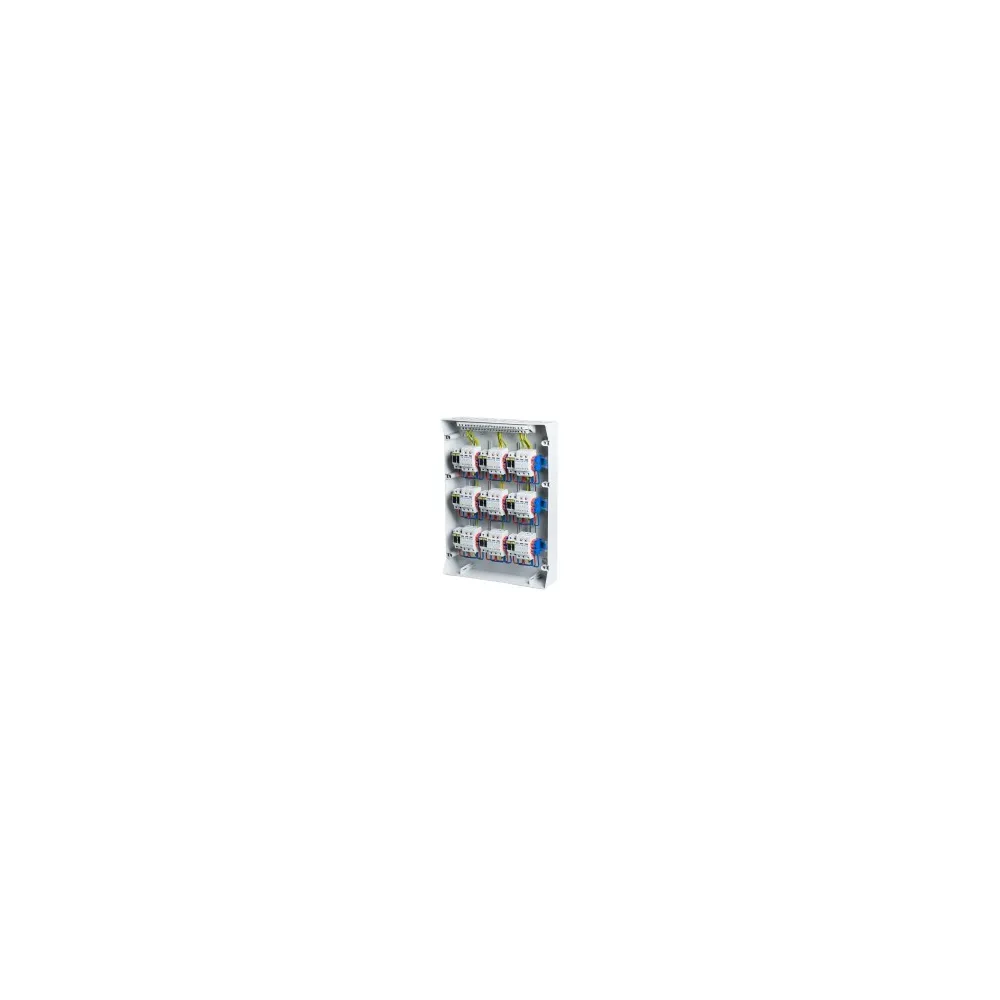

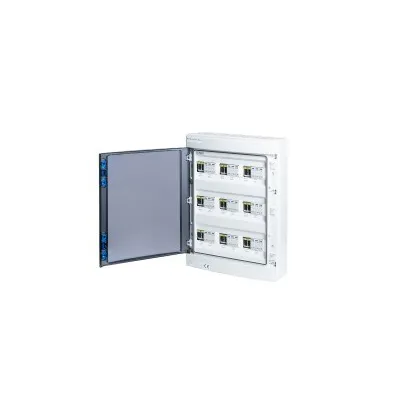

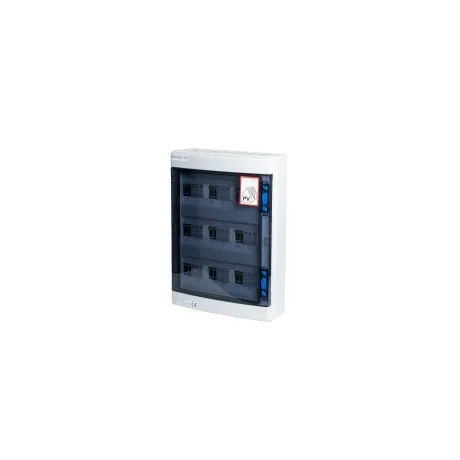

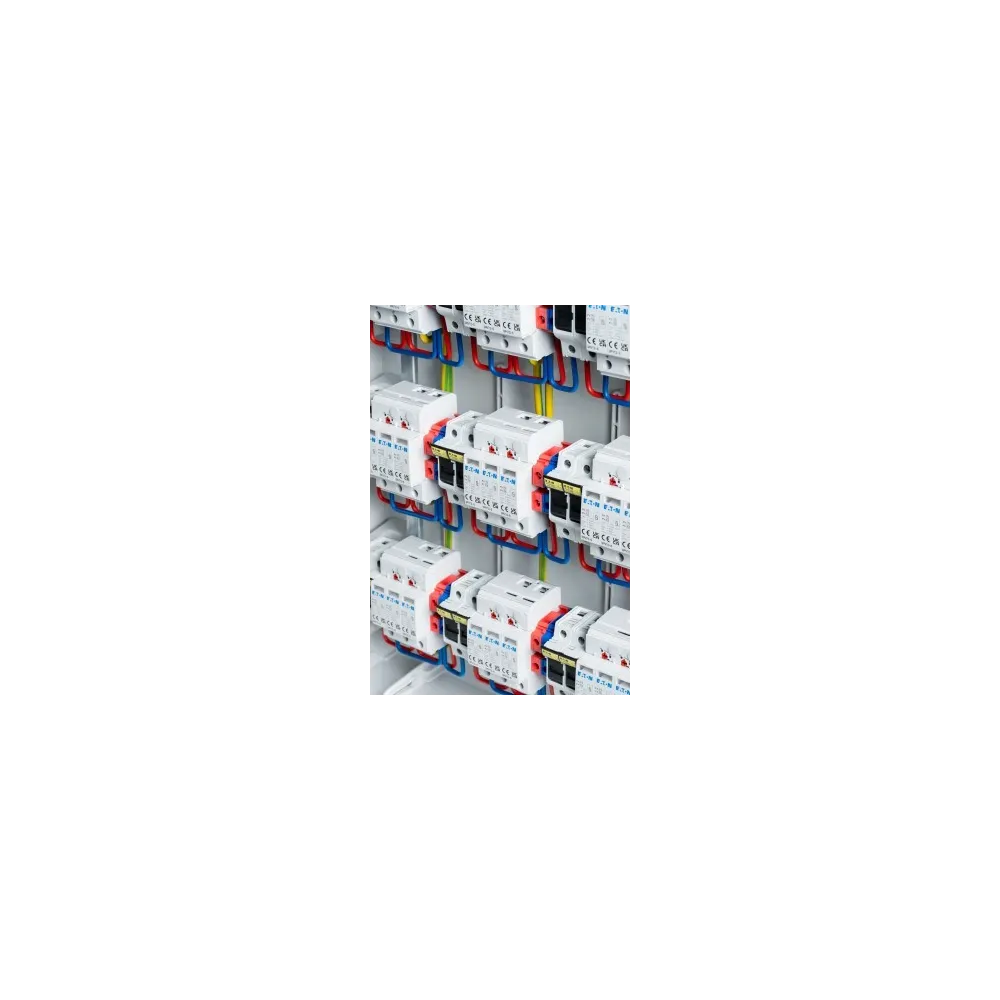

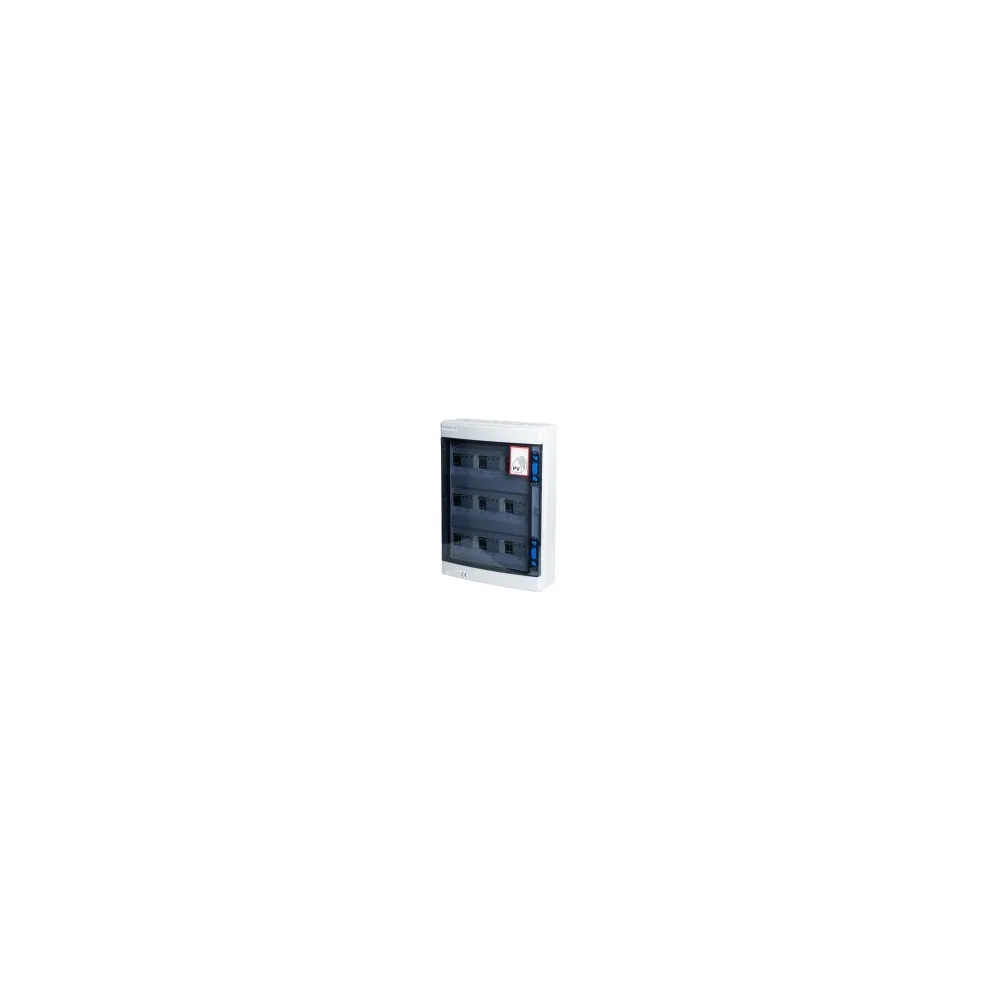

Skříň rozváděče je vyrobena z vysoce odolného UV stabilního ABS plastu se zvýšeným krytím IP65. Vnitřní komponenty jsou přehledně rozmístěny a označeny pro rychlou instalaci a snadný servis. Každý string je samostatně jištěn pojistkami typu gPV (10×38 mm) a napojen na hlavní DC odpojovač IKA. Přepěťové ochrany typu 1+2 (T1+T2) chrání systém i proti přímému úderu blesku.

⚙️ Technické parametry

• Typ: R-DC9, T1+T2 IKA
• Počet stringů: 9 vstupů / 2 výstupy
• Max. napětí: 1000 V DC
• Max. proud: 32 A / string
• Pojistky: 9× gPV 15 A (10×38 mm)
• Odpojovač: IKA DC 1000 V / 63 A (4-pólový)
• Přepěťová ochrana: Třída I+II (typ 1+2) – 1000 V DC
• Svorkovnice: do 16 mm² (PE+, N–)
• Krytí: IP65 / IK08
• Materiál skříně: ABS plast, UV stabilní, samozhášivý
• Rozměry (V׊×H): cca 340 × 260 × 150 mm
• Provozní teplota: −25 °C až +60 °C
• Certifikace: CE, RoHS, ČSN EN 61439-3, ČSN EN 61643-31

📦 Balení obsahuje

• 1× Rozváděč DC9, T1+T2 IKA – kompletně osazený
• 1× Schéma zapojení a štítky vodičů
• 1× Montážní materiál a úchyty
• 1× Návod k instalaci

🧠 Doporučení odborníka

• Instalujte rozváděč co nejblíže panelům nebo měniči pro minimalizaci ztrát.
• Používejte DC kabely 6–10 mm² a MC4 konektory vysoké kvality.
• Kombinujte s AC rozváděčem R-FVE-GW32 nebo R-FVE-GW63.
• Vhodné pro měniče SolaX X3-G4, GoodWe ET+, Huawei SUN2000, Fronius Symo Gen24.

Rozváděč DC9, T1+T2 IKA: profesionální ochrana pro větší fotovoltaické systémy. Zajišťuje spolehlivé jištění, odpojování a ochranu proti přepětí – bez kompromisů v bezpečnosti a kvalitě.
