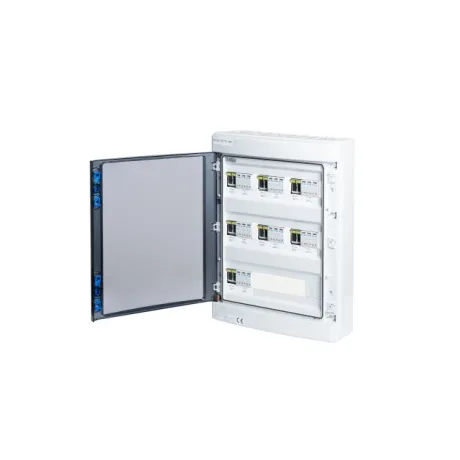

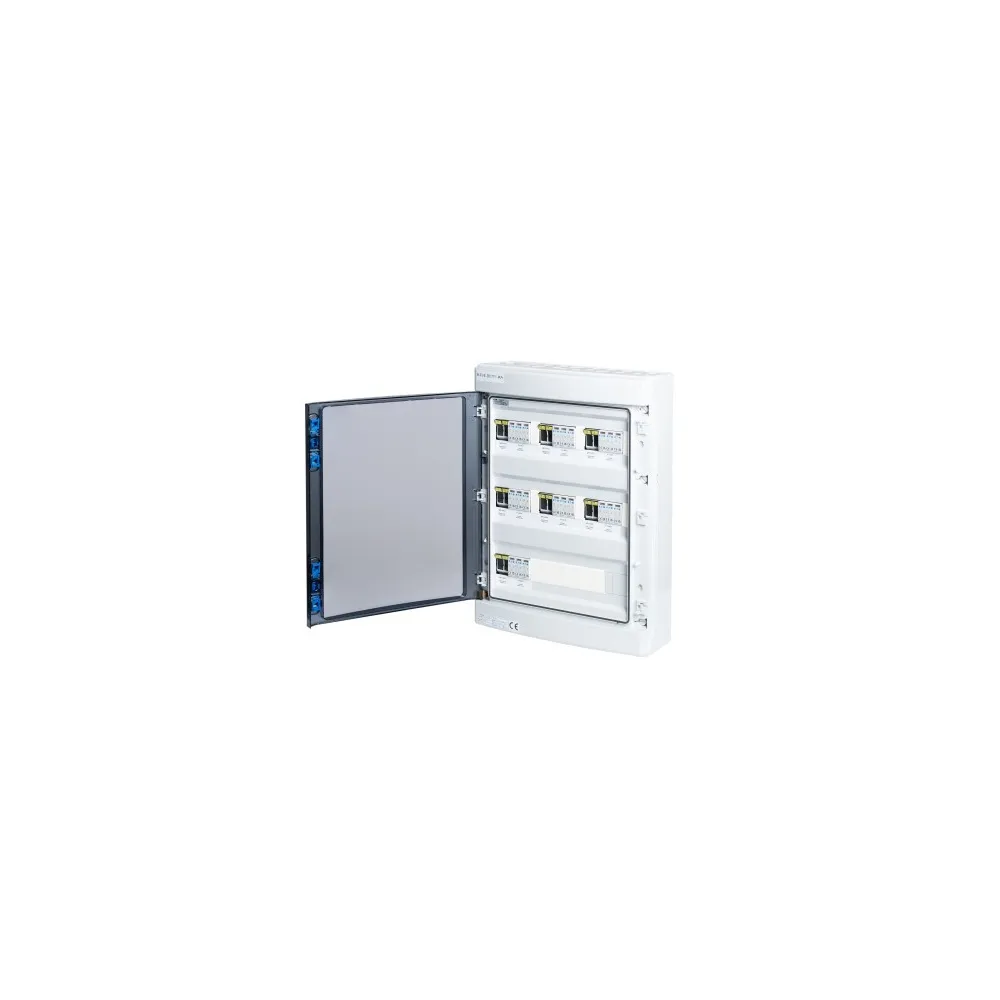

Rozváděč DC7, T1+T2 IKA

Rozváděč DC7, T1+T2 IKA

Rozváděč DC7, T1+T2 IKA je profesionální DC rozváděč pro fotovoltaické elektrárny (FVE), určený k jištění, odpojování a přepěťové ochraně až 7 stringů solárních panelů. Je navržen pro systémy s napětím až 1000 V DC a proudovým zatížením do 32 A na string. Díky kombinované ochraně třídy T1 + T2 zajišťuje maximální bezpečnost i při přímém nebo blízkém úderu blesku.

Rozváděč je kompletně osazen a otestován, obsahuje hlavní DC vypínač IKA, pojistkové držáky gPV pro každý string a přepěťovou ochranu T1+T2. Díky vysokému krytí IP65 a odolné konstrukci je vhodný i pro venkovní instalace v náročných podmínkách.

⚙️ Hlavní výhody

• ✅ 7 stringů (vstupů) – ideální pro větší FVE instalace do 50 kWp.
• ✅ Přepěťová ochrana T1 + T2 – ochrana před bleskem i spínacími přepětími.
• ✅ Hlavní DC vypínač IKA – bezpečné galvanické odpojení systému.
• ✅ Samostatné pojistky gPV pro každý string – rychlá reakce na zkrat či přetížení.
• ✅ Krytí IP65 – vhodné pro vnitřní i venkovní instalace.
• ✅ Komponenty renomovaných značek – EATON, CITEL, Weidmüller, ETI apod.
• ✅ Plug & Play – plně zapojený a připravený k okamžité instalaci.

🏠 Typické použití

• ☀️ Ochrana DC části fotovoltaické elektrárny s až 7 stringy panelů.
• 🔋 Bezpečné připojení FV pole k měniči (MPPT vstupy).
• 🏡 Rodinné a komerční instalace do 1000 V DC.
• 🏢 Hybridní a on-grid systémy s měniči SolaX, GoodWe, Huawei, Growatt apod.

💡 Konstrukce a vlastnosti

Skříň rozváděče je vyrobena z UV-stabilního, samozhášivého plastu ABS s krytím IP65. Vnitřní komponenty jsou přehledně rozmístěny a označeny pro jednoduchou instalaci a servis. Každý string je samostatně jištěn pojistkami gPV, připojen na společný vypínač IKA a chráněn přepěťovou ochranou T1 + T2.

⚙️ Technické parametry

• Typ: R-DC7, T1+T2 IKA
• Počet stringů: 7 (vstupů)
• Max. napětí: 1000 V DC
• Max. proud: 32 A / string
• Pojistky: 7× gPV 15 A (10×38 mm)
• Odpojovač: IKA DC 1000 V / 63 A (4-pólový)
• Přepěťová ochrana: Třída I+II (typ 1+2) – 1000 V DC
• Svorkovnice: do 16 mm² (PE+, N–)
• Krytí: IP65 / IK08
• Materiál skříně: ABS plast, UV stabilní, samozhášivý
• Rozměry (V׊×H): cca 300 × 250 × 150 mm
• Provozní teplota: −25 °C až +60 °C
• Certifikace: CE, RoHS, ČSN EN 61439-3, ČSN EN 61643-31

📦 Balení obsahuje

• 1× Rozváděč DC7, T1+T2 IKA – kompletně osazený
• 1× Schéma zapojení a štítky vodičů
• 1× Sada montážních úchytů
• 1× Návod k instalaci

🧠 Doporučení odborníka

• Umístěte rozváděč co nejblíže panelům nebo měniči pro minimalizaci ztrát.
• Používejte kvalitní DC kabely 6–10 mm² a MC4 konektory.
• Kombinujte s AC rozváděčem R-FVE-GW32 pro kompletní ochranu systému.
• Vhodné pro měniče SolaX X3-G4, GoodWe ET+, Fronius Symo, Huawei SUN2000.

Rozváděč DC7, T1+T2 IKA: spolehlivé a bezpečné řešení pro ochranu DC části fotovoltaického systému. Zajišťuje maximální bezpečnost, dlouhou životnost a jednoduchou instalaci v každém FVE projektu.
