Rozváděč DC8, T1+T2 IKA

Rozváděč DC8, T1+T2 IKA

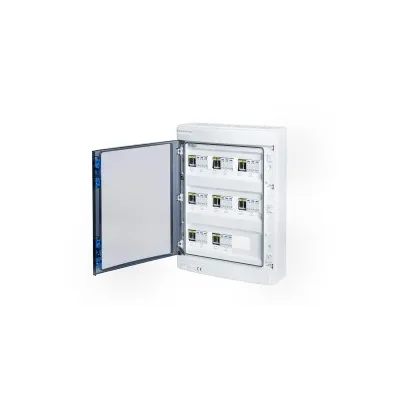

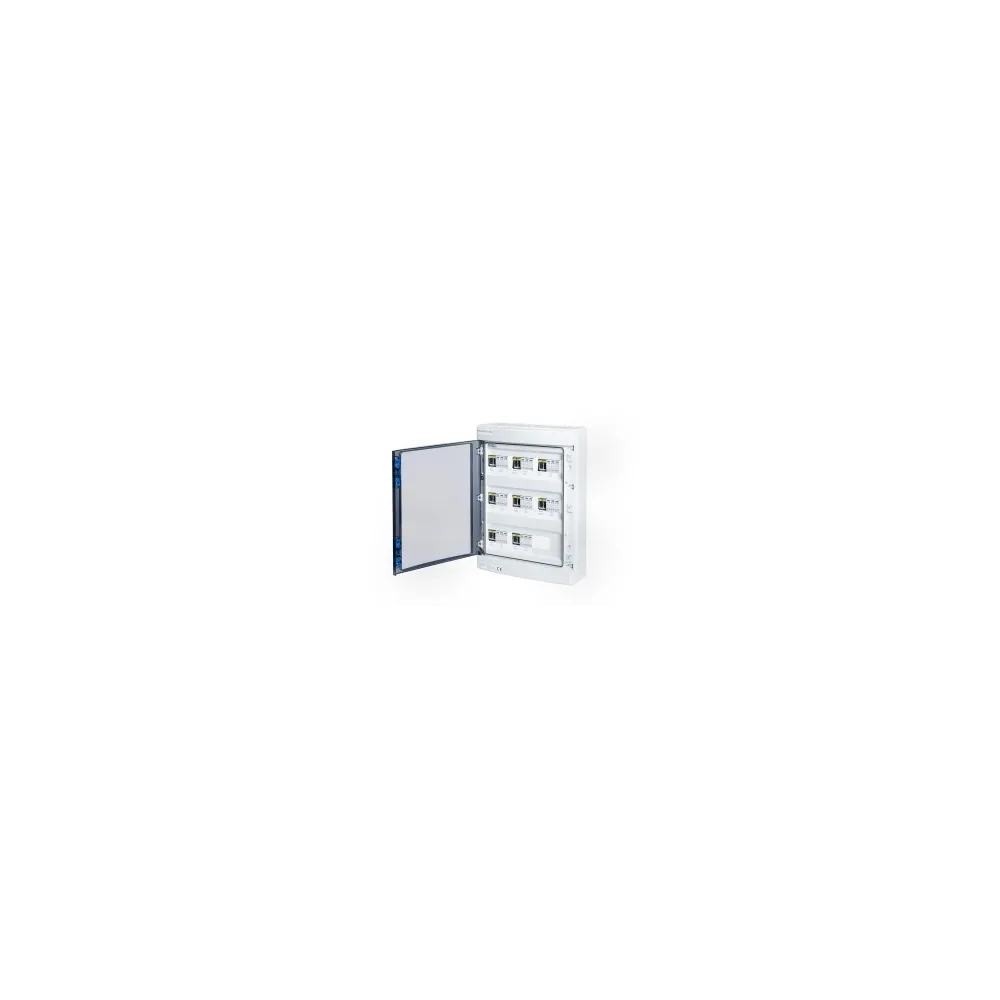

Rozváděč DC8, T1+T2 IKA je profesionální a kompletně osazený DC rozváděč určený pro fotovoltaické systémy (FVE) s až osmi stringy. Slouží pro jištění, odpojování a přepěťovou ochranu stejnosměrné (DC) části systému mezi FV panely a měničem. Díky kvalitním komponentům a odolné konstrukci zajišťuje maximální bezpečnost a spolehlivost i v náročných provozních podmínkách.

Rozváděč je vybaven svodiči přepětí třídy T1+T2 (typ 1+2), pojistkami na každý string a hlavním odpojovačem IKA. Je určen pro FV systémy do 1000 V DC a proudů až 32 A na string. Konstrukce splňuje požadavky norem ČSN EN 61439-3 a ČSN EN 61643-31.

⚙️ Hlavní výhody

• ✅ 8 stringů (vstupů) – ideální pro větší FVE instalace.
• ✅ Přepěťová ochrana T1+T2 – ochrana proti úderu blesku i spínacím přepětím.
• ✅ Hlavní vypínač IKA – galvanické odpojení DC části systému.
• ✅ Pojistkové držáky s vložkami pro jištění každého stringu.
• ✅ Krytí IP65 – vhodné pro venkovní montáž.
• ✅ Kvalitní komponenty – EATON, ETI, Weidmüller, CITEL, OEZ apod.
• ✅ Jednoduchá a přehledná instalace – označené svorky, připravené vývody.

🏠 Typické použití

• ☀️ Fotovoltaické elektrárny do 20–50 kWp (8 stringů, 1000 V DC max).
• 🏡 Ochrana DC části mezi FV panely a měničem (MPPT vstupy).
• 🔋 Hybridní systémy s bateriovým uložištěm a DC vstupy.
• 🏢 Komerční instalace s vyššími proudy a více stringy.

💡 Konstrukce a vlastnosti

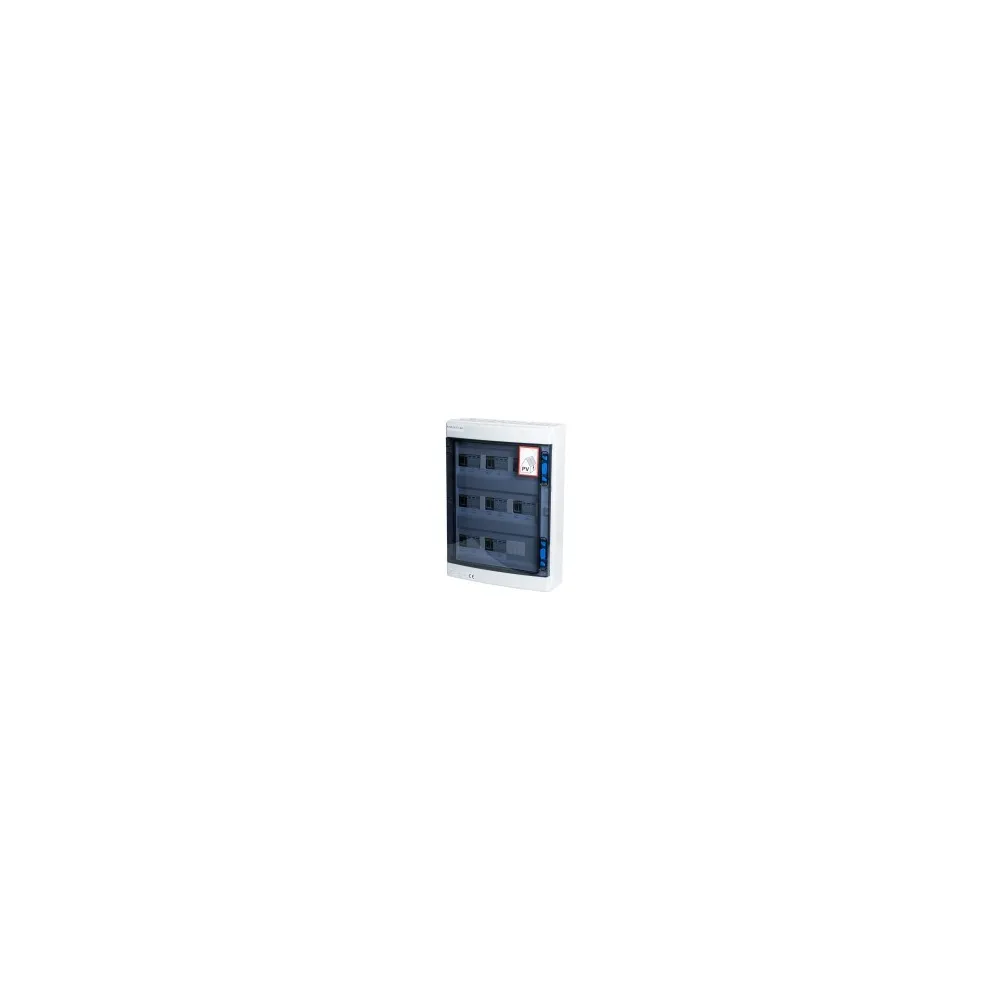

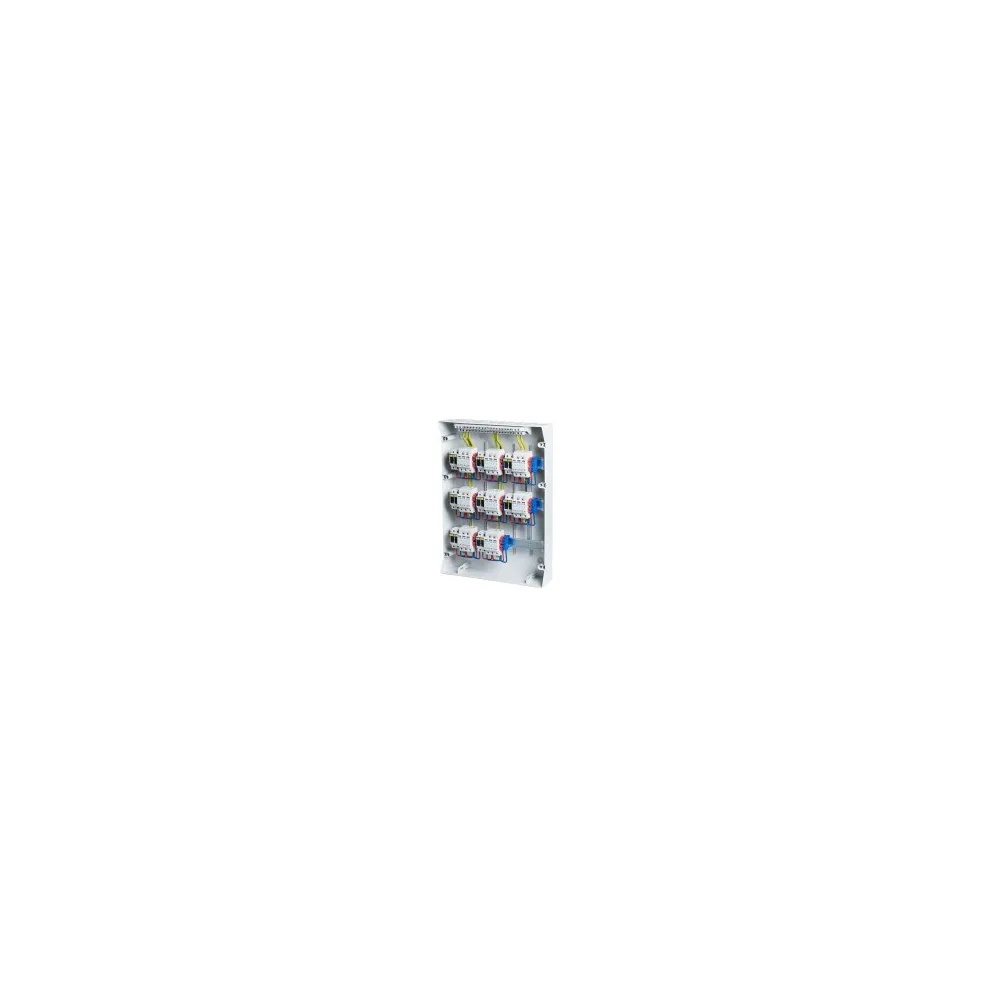

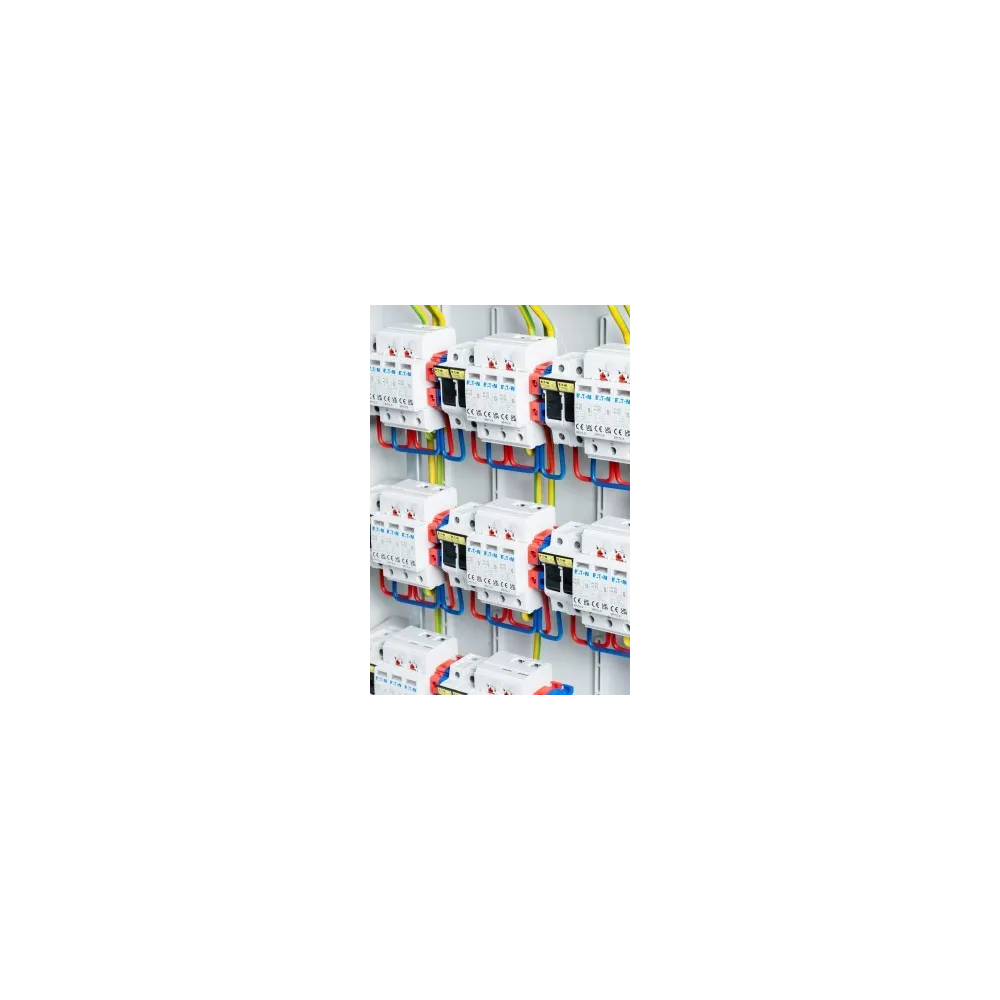

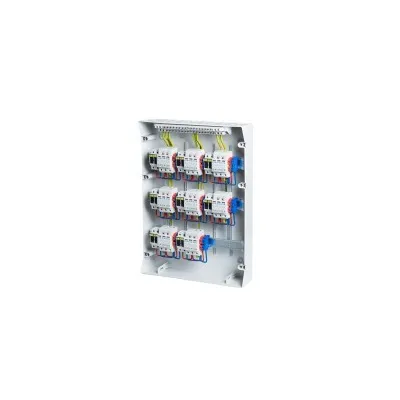

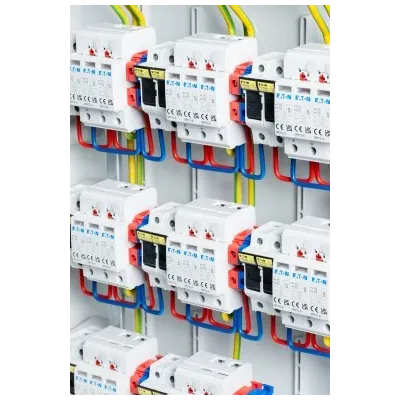

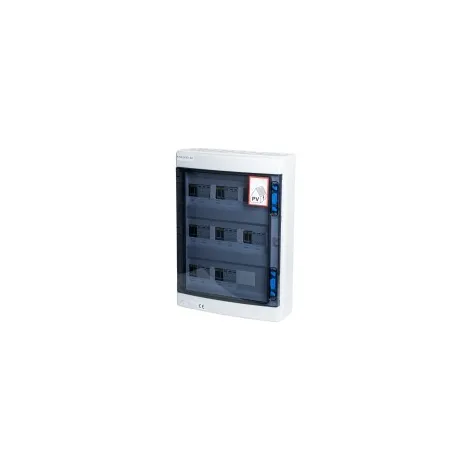

Rozváděč DC8, T1+T2 IKA je instalován v plastové skříni s krytím IP65 a UV stabilizací, vhodný pro vnitřní i venkovní použití. Každý string je samostatně jištěn pojistkovými vložkami (typ gPV), vybaven svorkovnicí a veden do společného odpojovače IKA. Přepěťové ochrany třídy I+II zaručují bezpečnost systému i při přímém úderu blesku v blízkosti objektu.

⚙️ Technické parametry

• Typ: R-DC8, T1+T2 IKA
• Počet stringů: 8 (8 vstupů / 2 výstupy)
• Max. napětí: 1000 V DC
• Max. proud: 32 A / string
• Pojistky: 8× gPV 15 A (10×38 mm)
• Odpojovač: IKA DC 1000 V / 63 A (4pólový)
• Přepěťová ochrana: Třída I+II (typ 1+2) – 1000 V DC
• Svorkovnice: do 16 mm² (PE+, N–)
• Krytí: IP65 / IK08
• Materiál skříně: ABS plast, UV stabilní, samozhášivý
• Rozměry (V׊×H): cca 300 × 250 × 150 mm
• Provozní teplota: −25 °C až +60 °C
• Certifikace: CE, RoHS, ČSN EN 61439-3, ČSN EN 61643-31

📦 Balení obsahuje

• 1× Rozváděč DC8, T1+T2 IKA – kompletně osazený
• 1× Schéma zapojení a štítky vodičů
• 1× Sada montážních úchytů
• 1× Návod k instalaci

🧠 Doporučení odborníka

• Umístěte rozváděč co nejblíže FV panelům nebo střídači pro minimalizaci ztrát.
• Používejte kvalitní DC konektory a kabely 6–10 mm².
• Kombinujte s AC rozváděčem R-FVE-GW32 pro kompletní ochranu FVE.
• Vhodné pro střídače SolaX X3-G4, GoodWe ET+, Fronius Symo, Huawei SUN2000.

Rozváděč DC8, T1+T2 IKA: profesionální DC rozváděč s přepěťovou ochranou třídy I+II a 8 samostatně jištěnými stringy. Spolehlivá ochrana vašeho fotovoltaického systému proti přepětí a zkratu.
