Rozváděč R-FVE-Z3

Rozváděč R-FVE-Z3

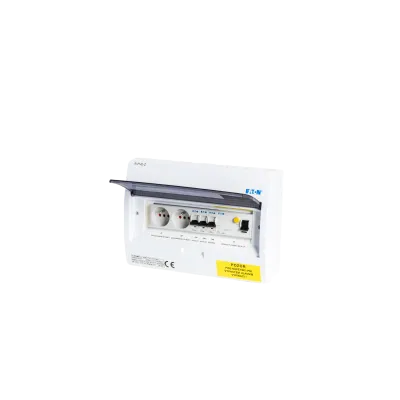

Rozváděč R-FVE-Z3 je profesionálně osazený a připravený AC rozváděč určený pro třífázové fotovoltaické elektrárny (FVE) s výkonem do 15 kWp. Slouží pro bezpečné jištění, odpojování a přepěťovou ochranu výstupu střídače nebo hybridního měniče. Je navržen v souladu s požadavky distributorů (ČEZ, E.ON, PRE) a platnými normami ČSN EN 61439-3 a ČSN EN 61643-11.

Rozváděč je kompletně zapojen a vybaven kvalitními komponenty – jističem, vypínačem, svodičem přepětí a svorkovnicemi. Díky kompaktním rozměrům a krytí IP65 je vhodný pro instalaci uvnitř i venku, ideálně v blízkosti měniče.

⚙️ Hlavní výhody

• ✅ Kompletně osazený rozváděč – připravený k zapojení (Plug & Play).
• ✅ Ochrana třídy II proti přepětí (typ 2 – 275 V AC).
• ✅ Vypínač a jistič v jednom systému – snadná údržba a servis.
• ✅ Kvalitní komponenty od osvědčených výrobců (Weidmüller, ETI, Hager apod.).
• ✅ Kompatibilita s měniči SolaX, GoodWe, Fronius, Growatt, Huawei aj.
• ✅ Plné krytí IP65 – odolný vůči prachu a vlhkosti, vhodný i pro venkovní instalaci.

🏠 Typické použití

• ☀️ Ochrana AC výstupu fotovoltaických elektráren (FVE).
• 🏡 Jištění a odpojování třífázových měničů do 32 A.
• 🏢 Připojení FVE k rozvodné síti dle připojovacích podmínek distributorů.
• 🔋 Ochrana proti přepětí, zkratu a přetížení.

💡 Konstrukce a vlastnosti

Rozváděč R-FVE-Z3 je vyroben z odolného samozhášivého plastu ABS s UV stabilizací. Všechny vnitřní prvky jsou přehledně rozmístěné a popsané pro snadné připojení. Součástí je **přepěťová ochrana typu 2 (třída II)**, **hlavní vypínač**, **jistič 3× C32A** a svorkovnice pro vodiče do 16 mm². Rozváděč je osazen tak, aby odpovídal bezpečnostním a technickým požadavkům distribučních společností.

⚙️ Technické parametry

• Typ: R-FVE-Z3
• Určení: AC část fotovoltaické elektrárny
• Napětí: 230/400 V AC
• Jmenovitý proud: 32 A
• Počet fází: 3
• Ochrana proti přepětí: Typ 2 (třída II) – 275 V AC
• Vypínač: 40 A / 4pólový
• Jistič: 3× C32A
• Svorkovnice: do 16 mm² (PE/N/L1/L2/L3)
• Krytí: IP65 / IK08
• Materiál: ABS plast, UV stabilní
• Rozměry (V׊×H): cca 250 × 220 × 120 mm
• Provozní teplota: −25 °C až +60 °C
• Certifikace: CE, RoHS, ČSN EN 61439-3, ČSN EN 61643-11

📦 Balení obsahuje

• 1× Rozváděč R-FVE-Z3 – kompletně osazený
• 1× Schéma zapojení
• 1× Montážní příslušenství
• 1× Popisové štítky a dokumentace

🧠 Doporučení odborníka

• Umístěte rozváděč co nejblíže střídači pro minimalizaci úbytků napětí.
• Kombinujte s DC ochranou R-FVE-DC1000V pro kompletní zabezpečení FVE systému.
• Pro komunikaci a monitoring doplňte o měřič SDM630 Modbus.
• Vhodné pro instalace napojené na SolaX X3, GoodWe ET+, Fronius Symo aj.

Rozváděč R-FVE-Z3: spolehlivé a bezpečné řešení pro AC část fotovoltaické elektrárny. Zajišťuje kompletní ochranu, jednoduchou montáž a profesionální vzhled v jednom kompaktním provedení.
