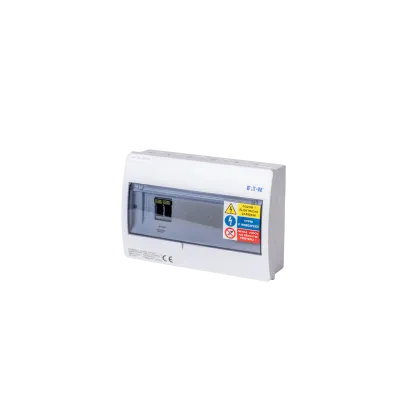

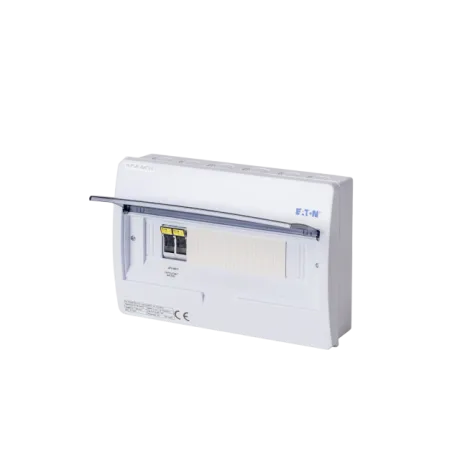

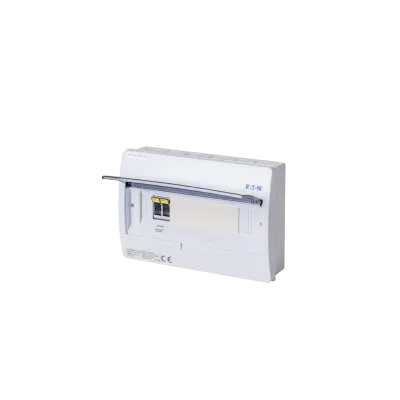

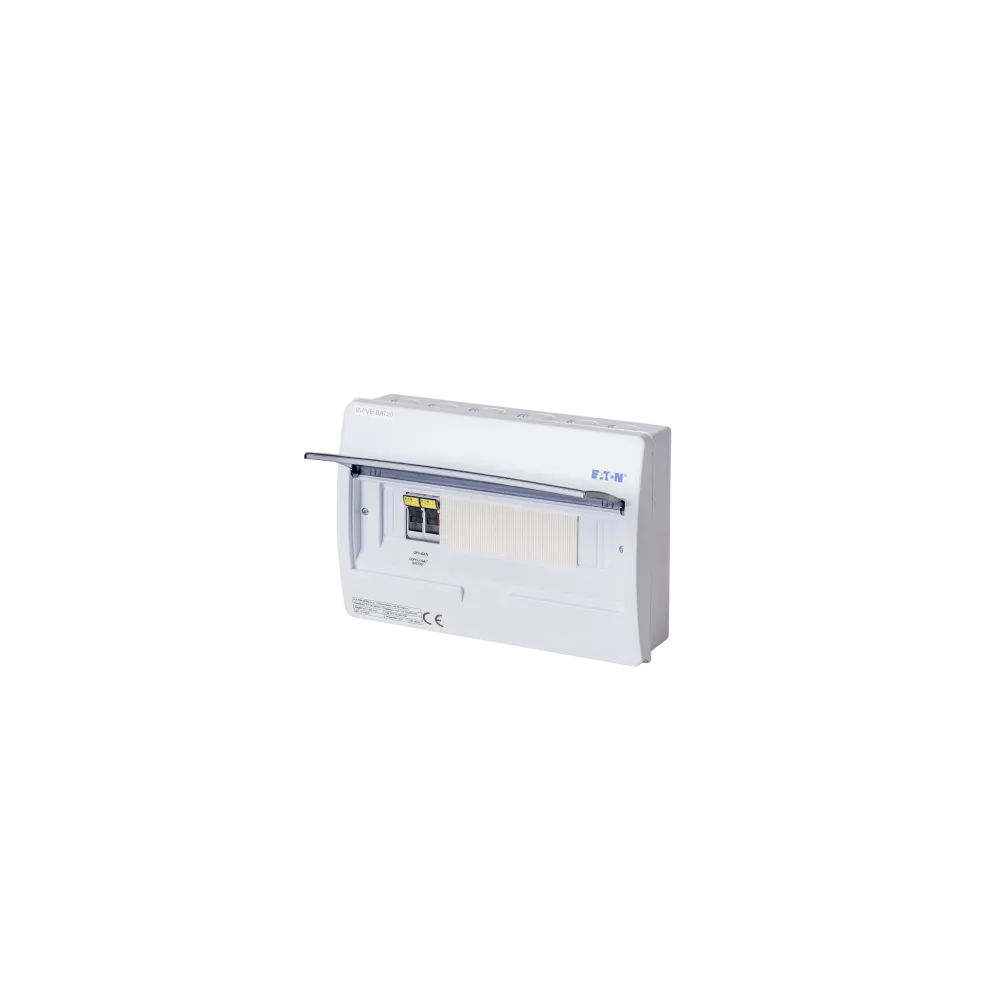

Rozváděč R-FVE-BAT20

Rozváděč R-FVE-BAT20

Rozváděč R-FVE-BAT20 je specializovaný DC rozváděč pro bateriové systémy ve fotovoltaických elektrárnách (FVE) a hybridních instalacích. Slouží k jištění, odpojování a ochraně bateriových větví mezi bateriovým úložištěm a měničem. Je plně kompatibilní s hybridními střídači SolaX, GoodWe, Deye, Huawei a dalšími systémy do 20 kW výkonu.

Díky kvalitní konstrukci a přepěťové ochraně zajišťuje dlouhodobou bezpečnost a stabilní provoz. Rozváděč je kompletně osazen, otestován a připraven k připojení – stačí zapojit vodiče od měniče a baterie.

⚙️ Hlavní výhody

• ✅ Kompletní DC ochrana pro bateriové úložiště do 20 kW.
• ✅ Integrovaný odpojovač IKA – bezpečné galvanické odpojení systému.
• ✅ Jištění pomocí pojistek gPV – rychlá reakce na přetížení nebo zkrat.
• ✅ Ochrana proti přepětí – svodič třídy T2 (typ 2, 1000 V DC).
• ✅ Odolné provedení IP65 – vhodné pro vnitřní i venkovní instalaci.
• ✅ Jednoduchá a přehledná instalace s označenými svorkami.

🏠 Typické použití

• 🔋 Ochrana a jištění baterií v hybridních FVE systémech.
• 🏡 Propojení mezi bateriovým úložištěm a hybridním měničem.
• 🏢 Vhodné pro domácí i průmyslové instalace do 1000 V DC.
• ☀️ Kompatibilní se systémy SolaX T-BAT, GoodWe Lynx, Huawei Luna, Deye.

💡 Konstrukce a vlastnosti

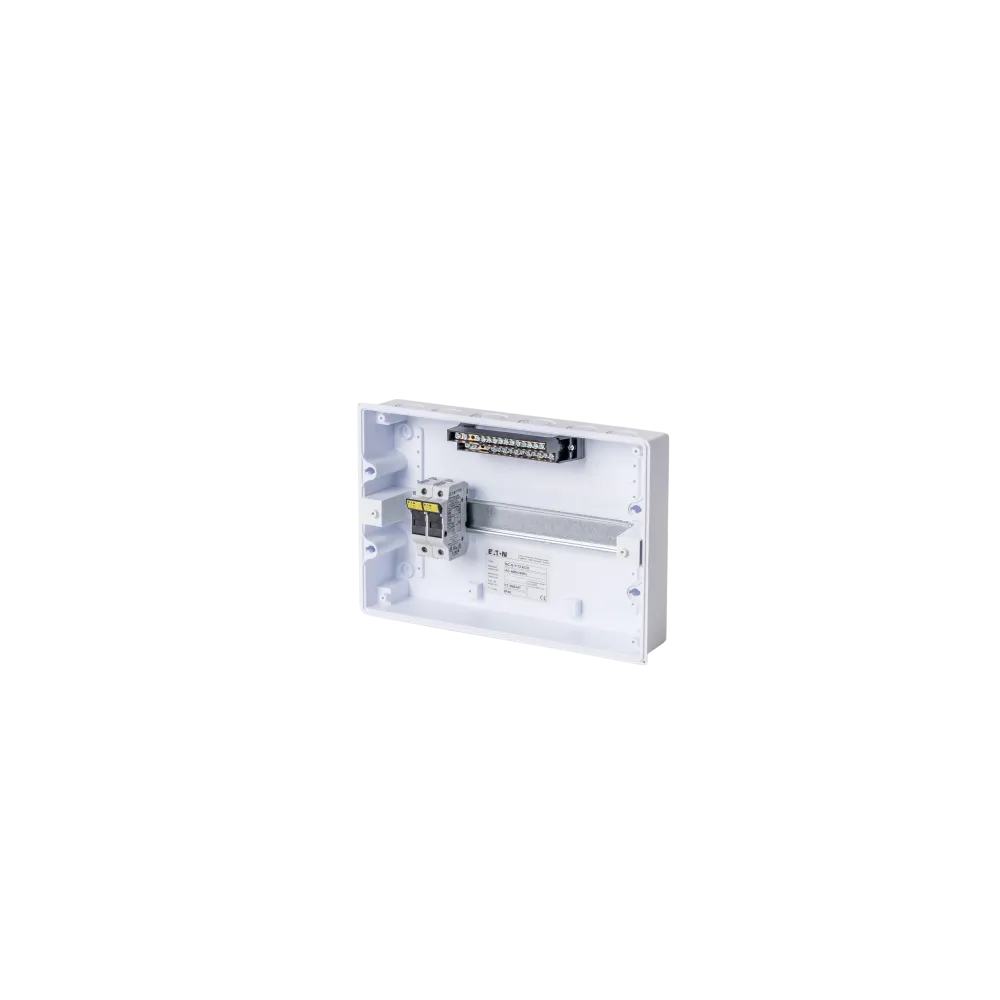

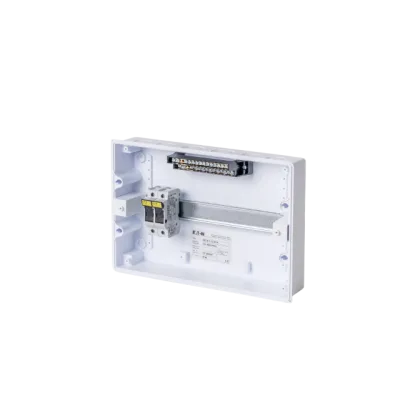

Rozváděč R-FVE-BAT20 je vyroben z vysoce odolného UV stabilního plastu s krytím IP65. Vnitřní uspořádání zaručuje přehledné vedení kabelů a snadný přístup ke komponentům. Součástí je hlavní DC vypínač (IKA), pojistkové držáky gPV, svodič přepětí a svorkovnice. Komponenty jsou dimenzovány pro dlouhodobé zatížení až 1000 V DC / 160 A.

⚙️ Technické parametry

• Typ: R-FVE-BAT20
• Určení: DC rozváděč pro bateriové systémy
• Max. napětí: 1000 V DC
• Jmenovitý proud: do 160 A
• Ochrana proti přepětí: Třída II (typ 2) – 1000 V DC
• Jištění: pojistky gPV 160 A (vyměnitelné držáky)
• Odpojovač: IKA DC 1000 V / 160 A (4pólový)
• Svorkovnice: do 35 mm²
• Krytí: IP65 / IK08
• Materiál: ABS plast, samozhášivý, UV stabilní
• Rozměry (V׊×H): cca 300 × 250 × 150 mm
• Provozní teplota: −25 °C až +60 °C
• Certifikace: CE, RoHS, ČSN EN 61439-3, ČSN EN 61643-31

📦 Balení obsahuje

• 1× Rozváděč R-FVE-BAT20 – kompletně osazený
• 1× Montážní sada a popisové štítky
• 1× Schéma zapojení a návod k instalaci

🧠 Doporučení odborníka

• Umístěte rozváděč co nejblíže bateriovému úložišti pro zkrácení DC kabelů.
• Propojujte pouze s certifikovanými bateriemi dle doporučení výrobce měniče.
• Pro kompletní ochranu kombinujte s AC rozváděčem R-FVE-GW32.
• Používejte vodiče min. 25–35 mm² pro proudy nad 100 A.

Rozváděč R-FVE-BAT20: profesionální DC rozváděč pro bateriové úložiště, který zajišťuje maximální bezpečnost, ochranu a přehlednost vašeho FVE systému.
