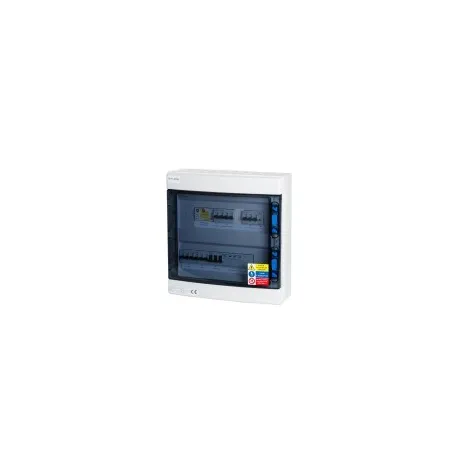

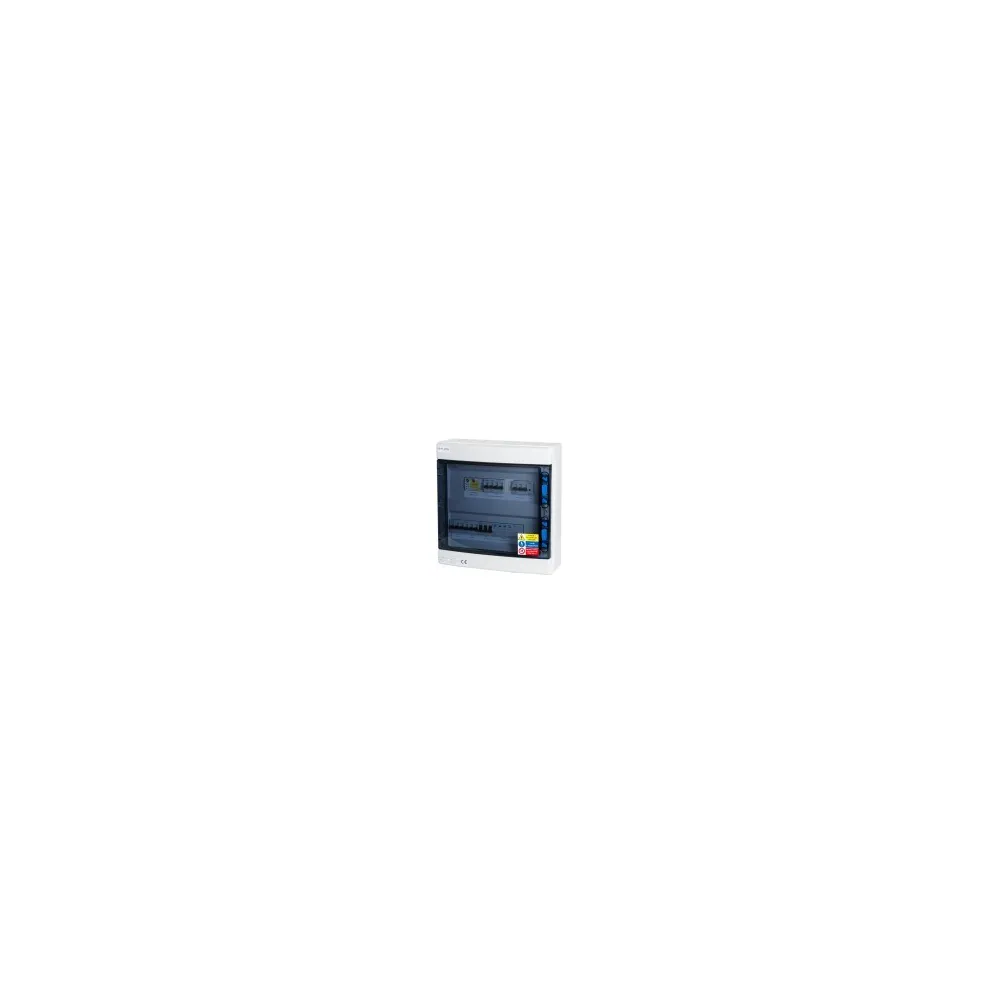

Rozváděč R-F1-STW

Rozváděč R-F1-STW

Rozváděč R-F1-STW je moderní a kompaktní elektrický rozváděč určený pro distribuci, jištění a ochranu elektrických obvodů v domácích, komerčních i průmyslových aplikacích. Je ideální pro instalace fotovoltaických systémů (FVE), chytrých domů, rozvodů Loxone nebo standardních AC/DC rozvodů.

Díky kvalitní konstrukci, vysokému krytí a promyšlenému vnitřnímu uspořádání poskytuje bezpečné, přehledné a spolehlivé řešení pro montáž jističů, chráničů, svorek, relé či modulů. Je vyroben z odolného samozhášivého plastu a vybaven průhlednými dvířky pro snadnou kontrolu komponent.

⚙️ Hlavní výhody

• ✅ Univerzální použití – vhodné pro AC i DC rozvody.
• ✅ Robustní a odolné provedení z ABS plastu s vysokou mechanickou pevností.
• ✅ Krytí IP65 – ochrana proti prachu a stříkající vodě.
• ✅ DIN lišty pro snadnou montáž modulárních zařízení.

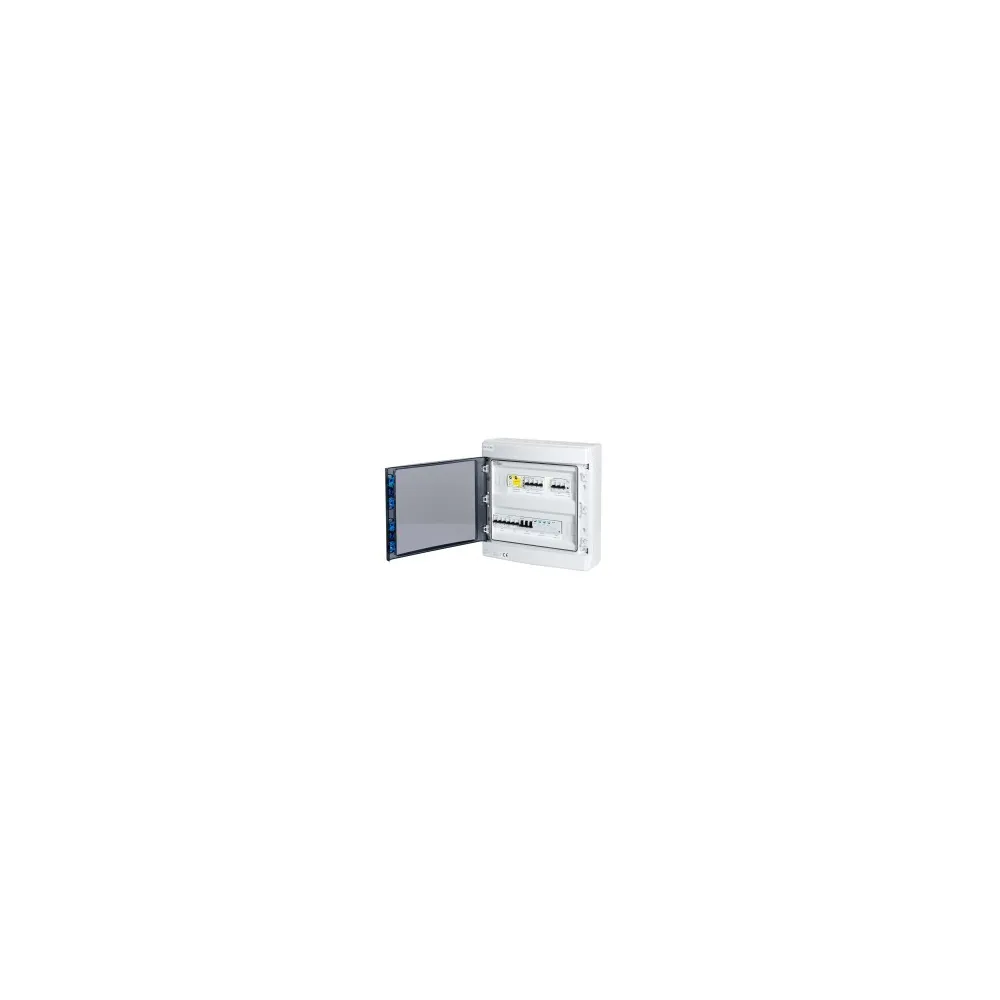

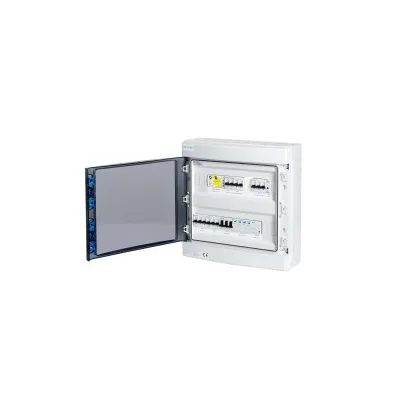

• ✅ Průhledná dvířka s možností uzamčení a plombování.

🏠 Typické použití

• ☀️ AC/DC rozváděče pro fotovoltaické elektrárny (FVE).
• 🏡 Domácí a bytové rozvody – jištění a rozvod napájení.
• 🏢 Komerční objekty a technologické rozvaděče.
• 🔋 Loxone / Smart Home systémy, měření a monitoring.

💡 Konstrukce a provedení

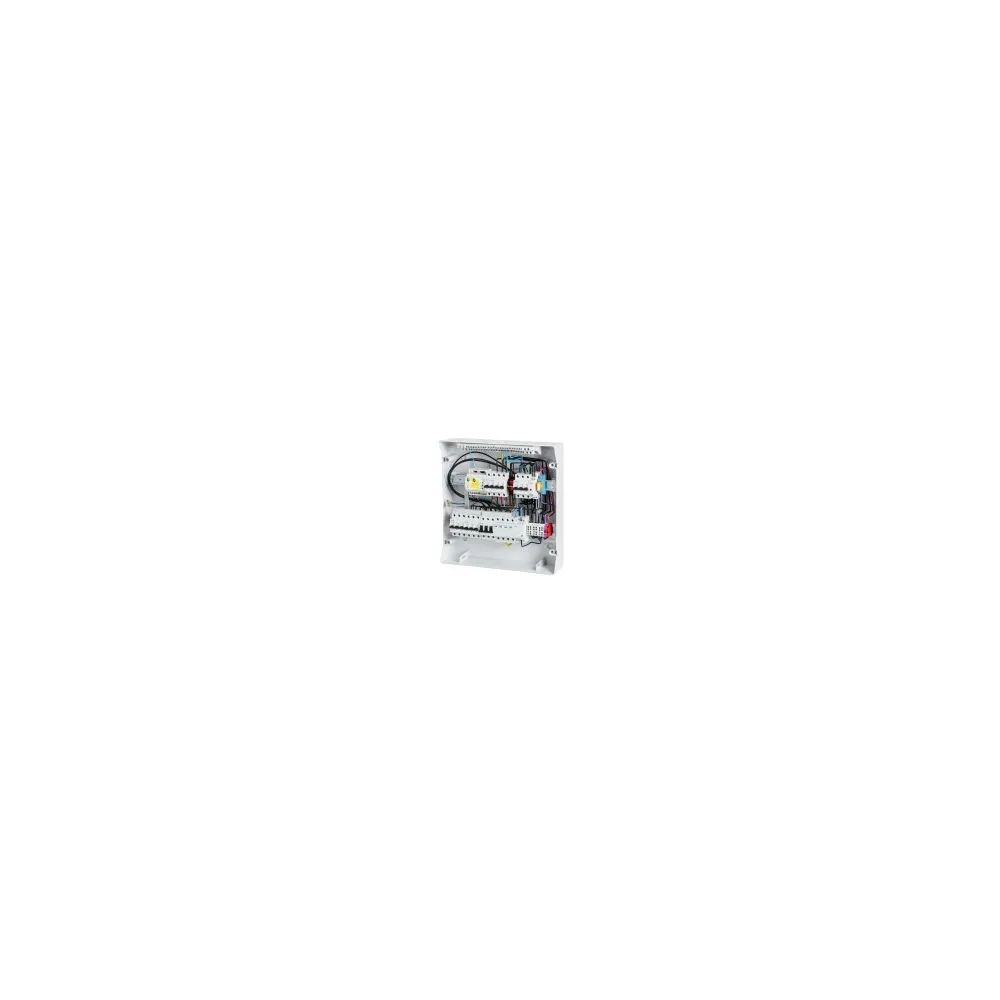

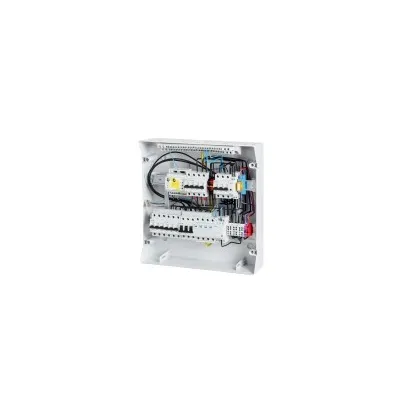

Rozváděč R-F1-STW má pevné tělo z samozhášivého plastu ABS s vysokou odolností vůči UV záření a mechanickému namáhání. Přední kouřová dvířka jsou vybavena těsněním a zámkem, což zajišťuje vysoký stupeň ochrany. Uvnitř jsou umístěny **DIN lišty 35 mm**, nulová a zemnicí svorkovnice a dostatek prostoru pro kabeláž.

⚙️ Technické parametry

• Typ: R-F1-STW
• Provedení: povrchové / nástěnné
• Materiál: ABS plast, samozhášivý (UL94-V0)
• Počet řad: 1
• Počet modulů: 12–18 (dle varianty)
• Dvířka: průhledná, kouřová, s těsněním IP65
• Krytí: IP65 / IK08
• Napětí: 230/400 V AC
• Max. proud: 63 A
• Provozní teplota: −25 °C až +60 °C
• Rozměry (V׊×H): cca 250 × 220 × 120 mm
• Montážní lišta: DIN 35 mm (ocel pozinkovaná)
• Barva těla: světle šedá (RAL 7035)
• Certifikace: CE, RoHS, IEC 60670-24

📦 Balení obsahuje

• 1× Rozváděč R-F1-STW
• 1× DIN lišta 35 mm
• 1× Sada montážních úchytů
• 1× Nulová a zemnicí svorkovnice
• 1× Průhledná dvířka s těsněním IP65

🧠 Doporučení odborníka

• Vhodné pro AC i DC jištění fotovoltaických systémů do 1000 V.
• Ideální pro montáž přepěťových ochran, jističů, vypínačů a relé.
• Doporučujeme používat s pojistkovými svorkami Weidmüller AFS.
• Pro maximální přehlednost doplňte o popisové štítky a svorkovnice AITB.

Rozváděč R-F1-STW: odolný, přehledný a bezpečný rozváděč pro moderní elektroinstalace, chytré domy a fotovoltaické systémy. Spojuje kvalitu, funkčnost a profesionální vzhled v jednom řešení.
