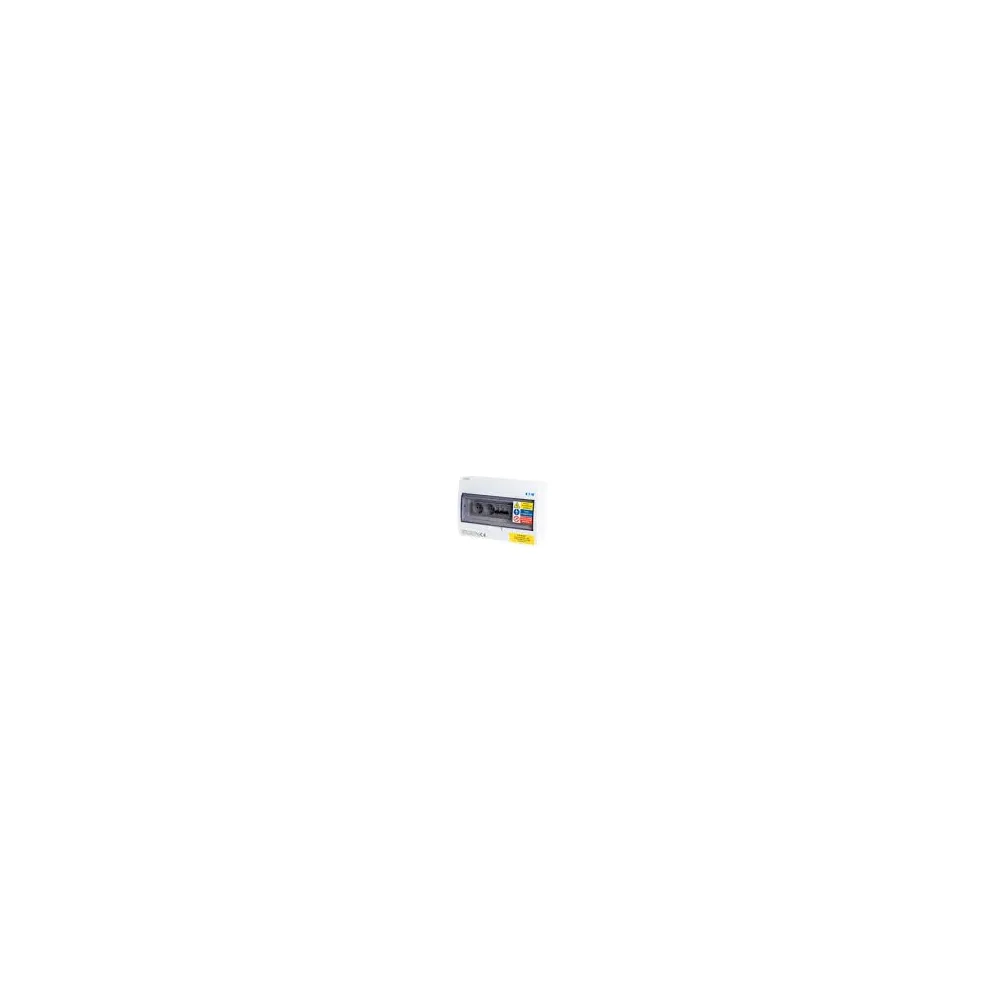

Rozváděč R-AC-32-N0 IKA

Rozváděč R-AC-32-N0 IKA

Rozváděč R-AC-32-N0 IKA je kompletně osazený a připravený AC rozváděč určený pro fotovoltaické elektrárny (FVE), hybridní měniče a systémy pro záložní napájení. Slouží pro jištění a ochranu AC výstupu střídače a bezpečné připojení k domovní síti.

Tento rozváděč je navržen dle aktuálních požadavků norem a distribučních společností. Obsahuje kvalitní modulární prvky renomovaných výrobců a zajišťuje maximální bezpečnost a spolehlivost provozu. Vhodný pro všechny typy FVE s výstupem do 32 A.

⚙️ Hlavní výhody

• ✅ Kompletní a připravený k zapojení – Plug & Play řešení.
• ✅ Určen pro AC výstup měniče do 32 A.
• ✅ Plná kompatibilita s hybridními i síťovými střídači (např. SolaX, GoodWe, Fronius).
• ✅ Integrovaná ochrana třídy I+II proti přepětí (SPD).
• ✅ Vypínací prvek IKA – zajišťuje bezpečné galvanické oddělení při servisu.
• ✅ Kvalitní komponenty – jistič, svodič, vypínač, svorky a kabeláž v souladu s ČSN EN 61439.

🏠 Typické použití

• ☀️ AC rozvod pro fotovoltaické elektrárny do 10–15 kWp.
• 🏡 Ochrana a jištění výstupu měniče / hybridního střídače.
• 🔋 Napojení FVE na domovní rozvody a hlavní jistič.
• 🏢 Malé komerční instalace nebo záložní systémy s bateriemi.

💡 Konstrukce a vlastnosti

Rozváděč R-AC-32-N0 IKA je osazen v plastovém rozváděči s krytím IP65, což zajišťuje vysokou ochranu proti prachu a vlhkosti. Vnitřní komponenty jsou pevně zapojeny a popsané – stačí připojit vstup z měniče a výstup do hlavního rozvaděče.

Konstrukce zaručuje vysokou bezpečnost, snadnou kontrolu a servisní přístup. Rozváděč obsahuje **hlavní jistič, svodič přepětí I+II, vypínač IKA a svorkovnice** pro vstup/výstup.

⚙️ Technické parametry

• Typ: R-AC-32-N0 IKA
• Určení: AC část FVE / výstup měniče
• Jmenovité napětí: 230/400 V AC
• Max. proud: 32 A
• Frekvence: 50 Hz
• Přepěťová ochrana: Třída I+II (typ 1+2) 275 V AC
• Vypínač: IKA 40 A (4pólový, 1000 V AC izolace)
• Jištění: jistič 3× C32A
• Svorkovnice: pro vodiče do 16 mm²
• Krytí: IP65 / IK08
• Materiál skříně: ABS, samozhášivý, UV stabilní
• Rozměry (V׊×H): cca 250 × 220 × 120 mm
• Provozní teplota: −25 °C až +60 °C
• Certifikace: CE, RoHS, ČSN EN 61439-3

📦 Balení obsahuje

• 1× Rozváděč R-AC-32-N0 IKA kompletně osazený
• 1× Svorkovnice pro připojení vodičů
• 1× Popisové štítky a schéma zapojení
• 1× Montážní sada

🧠 Doporučení odborníka

• Ideální pro AC jištění střídačů do výkonu cca 15 kWp.
• Vhodný pro SolaX X3-G4, GoodWe ET Plus, Fronius Symo a další.
• Instalujte v blízkosti střídače pro minimalizaci ztrát a přehledné zapojení.
• Pro DC ochranu kombinujte s rozváděčem R-DC-1000V (třída II).

Rozváděč R-AC-32-N0 IKA: kompletní a bezpečné řešení pro AC část fotovoltaické elektrárny. Spolehlivá ochrana, přehledná konstrukce a jednoduchá instalace v jednom produktu.
