BOX – třída ochrany I+II

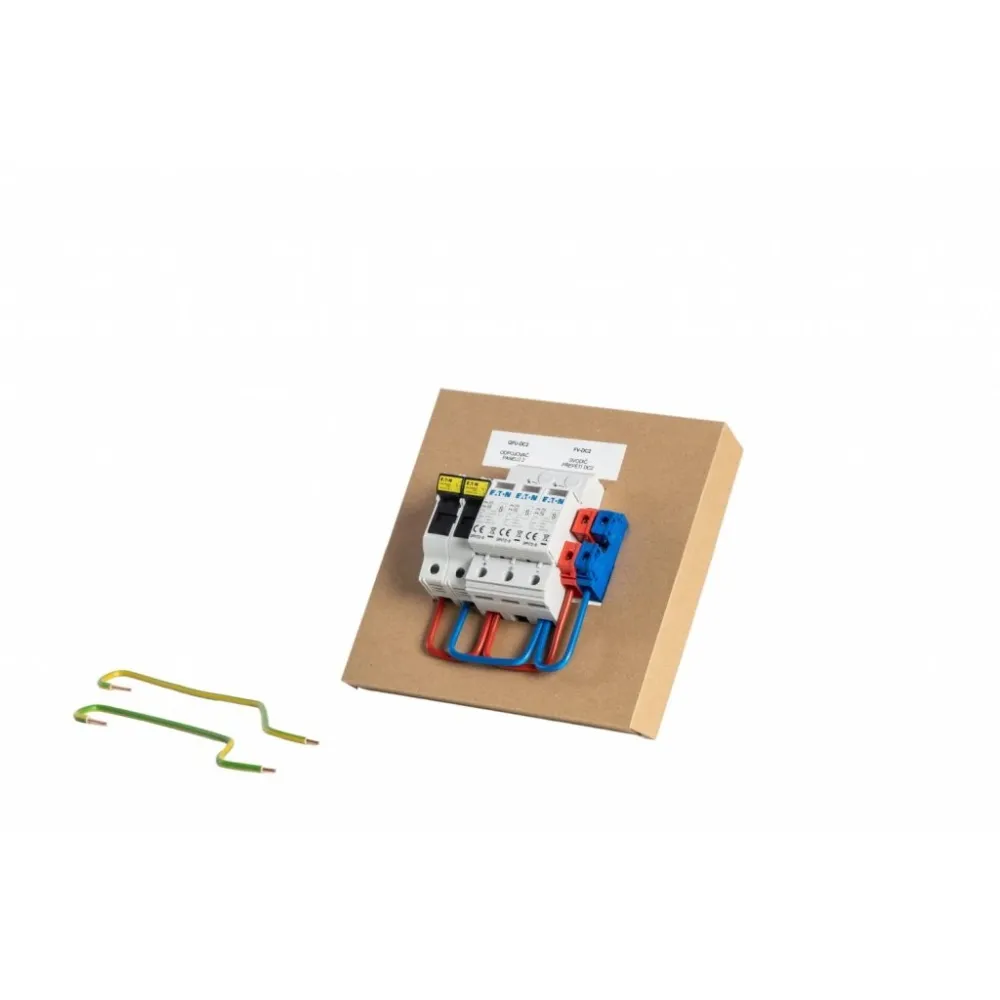

BOX – třída ochrany I+II je profesionální přepěťový rozváděč určený pro AC i DC části fotovoltaických elektráren (FVE), který poskytuje komplexní ochranu proti přepětí způsobenému úderem blesku nebo spínacími jevy. Je navržen v souladu s požadavky ČSN EN 61643-11 a ČSN EN 61439-3 a je vhodný pro všechny typy střídačů a hybridních systémů.

BOX je vybaven svodičem přepětí třídy I+II (typ 1+2), který poskytuje vysokou úroveň ochrany i při přímém nebo blízkém úderu blesku. Díky kompaktní konstrukci, robustnímu provedení a vysokému krytí IP65 je vhodný pro použití v interiéru i exteriéru.

⚙️ Hlavní výhody

• ✅ Ochrana třídy I+II (typ 1+2) – vhodná pro zóny LPZ 0–1 a LPZ 1–2.
• ✅ Univerzální použití – AC i DC aplikace (FVE, měniče, rozvody, stroje).
• ✅ Vysoká odolnost proti impulzním proudům až 50 kA (10/350 μs).
• ✅ Vyměnitelné moduly svodičů – snadná údržba a servis.
• ✅ Bezpečné galvanické oddělení a signalizace stavu.
• ✅ Krytí IP65 – vhodné i pro venkovní montáž.
• ✅ Kompaktní rozměry – ideální doplněk k AC/DC rozváděčům.

🏠 Typické použití

• ☀️ Ochrana AC části fotovoltaické elektrárny (např. mezi měničem a domovní sítí).
• 🔋 DC ochrana mezi FV panely a měničem.
• 🏡 Rodinné domy a komerční objekty – rozvody, servery, technologie.
• 🏭 Průmyslové instalace – rozvodné a napájecí systémy s rizikem přepětí.

💡 Konstrukce a vlastnosti

BOX – třída ochrany I+II je postaven na odolné plastové skříni s UV stabilizací a krytím IP65. Vnitřní konstrukce umožňuje montáž svodičů přepětí, jističů, svorek nebo vypínačů. Použitý svodič kombinuje bleskojistku (T1) s varistorem (T2) pro účinnou vícestupňovou ochranu. Všechny komponenty jsou testovány dle norem IEC a CE.

⚙️ Technické parametry

• Typ: BOX – třída ochrany I+II
• Určení: AC/DC ochrana proti přepětí
• Jmenovité napětí: 230/400 V AC nebo 1000 V DC (dle verze)
• Max. impulzní proud (Iimp): 25–50 kA (10/350 μs)
• Ochranná úroveň Up: ≤ 1,5 kV
• Odpínání modulu: vyměnitelné moduly s mechanickou signalizací poruchy
• Krytí: IP65 / IK08
• Materiál: ABS plast, samozhášivý, UV stabilní
• Rozměry (V׊×H): cca 180 × 130 × 100 mm
• Provozní teplota: −25 °C až +60 °C
• Montáž: nástěnná / DIN lišta
• Certifikace: CE, RoHS, ČSN EN 61643-11, ČSN EN 61439-3

📦 Balení obsahuje

• 1× BOX – třída ochrany I+II (kompletně osazený)
• 1× Schéma zapojení a návod k instalaci
• 1× Sada montážních úchytů
• 1× Popisové štítky svorek

🧠 Doporučení odborníka

• Umístěte BOX co nejblíže chráněnému zařízení nebo rozváděči.
• Kombinujte s AC nebo DC rozváděči (např. R-FVE-GW32 nebo R-DC8 T1+T2).
• Dodržujte minimální délku připojovacích vodičů podle normy ČSN EN 62305-4.
• Pro správnou funkci připojte kvalitní uzemnění s odporem <10 Ω.

BOX – třída ochrany I+II: spolehlivý a univerzální přepěťový rozváděč, který chrání vaše zařízení i fotovoltaický systém před účinky přepětí a bleskových proudů. Profesionální volba pro bezpečné elektroinstalace.
