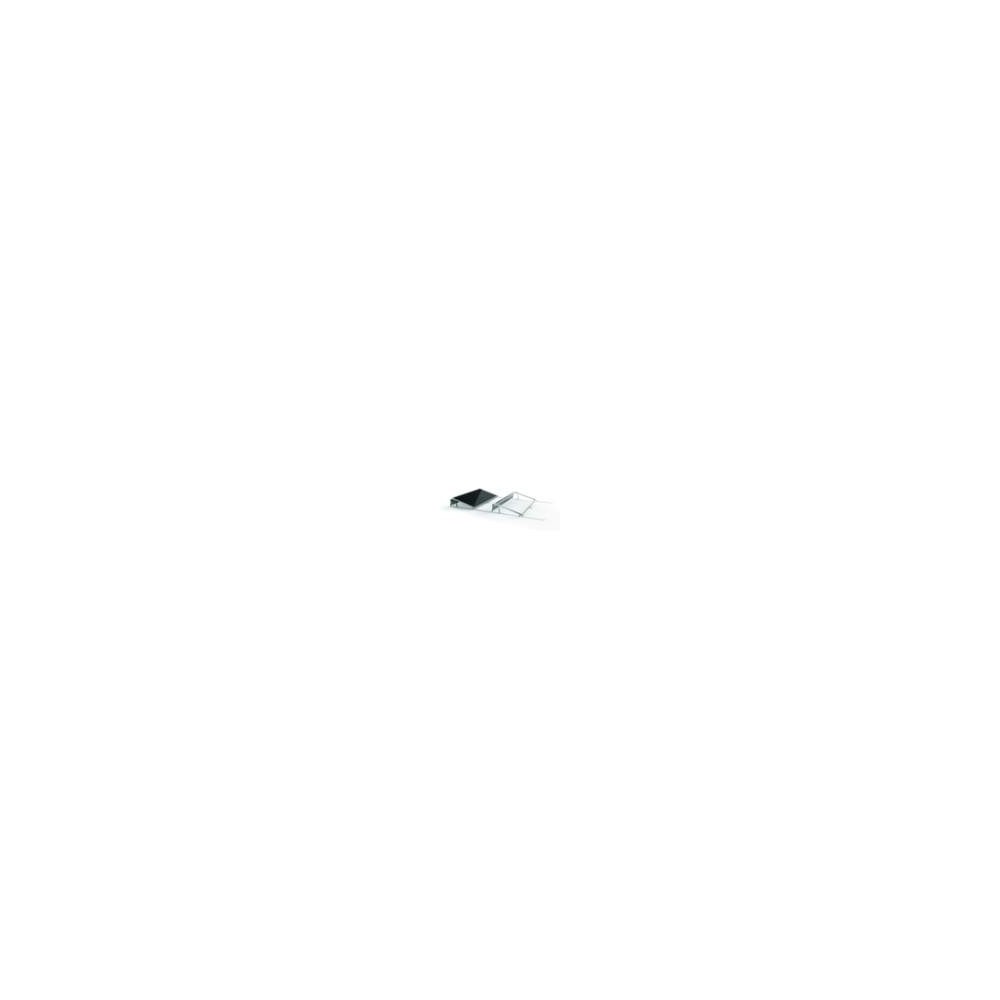

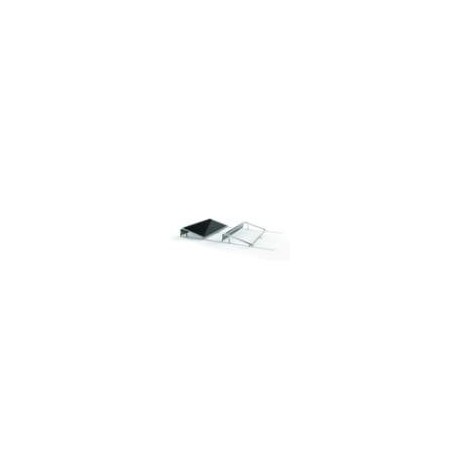

Hliníková noha JIH 15° je stabilní a lehký konstrukční prvek pro montáž naklápěných fotovoltaických polí na plochých střechách a plochách s malým sklonem. Pevný úhel 15° směřovaný na jih zvyšuje roční výnos FVE, zlepšuje odvětrání panelů a zároveň minimalizuje aerodynamické zatížení.

Noha je vyrobena z eloxované hliníkové slitiny s nerezovým spojovacím materiálem. Uchycení k základovému profilu nebo kotevnímu prvku je rychlé, přesné a opakovatelné. Perfektně se hodí pro rezidenční i komerční instalace, kde je požadavek na nízkou hmotnost, dlouhou životnost a čistý vzhled.

🎯 Hlavní výhody

• ✅ Pevný sklon 15° – osvědčený kompromis mezi výkonem a aerodynamikou.
• ✅ Orientace JIH – optimalizováno pro maximální denní výnos.
• ✅ Lehká, ale pevná konstrukce z eloxovaného hliníku.
• ✅ Rychlá montáž – podélné drážky a oválné otvory pro snadné nastavení.
• ✅ Odolnost vůči korozi a UV – vhodné pro dlouhodobý venkovní provoz.
• ✅ Kompatibilní s většinou hliníkových profilů a svorek běžných FV systémů.

🏗️ Typické použití

• ☀️ Plochá střecha (PVC/TPO/bitumen), trapézový plech, betonová atika či ocelová konstrukce.
• 🏢 Rezidenční, komerční i průmyslové FVE s orientací polí na jih.
• 🔩 Projektové sestavy s balastem nebo mechanickým kotvením.

💡 Konstrukce a vlastnosti

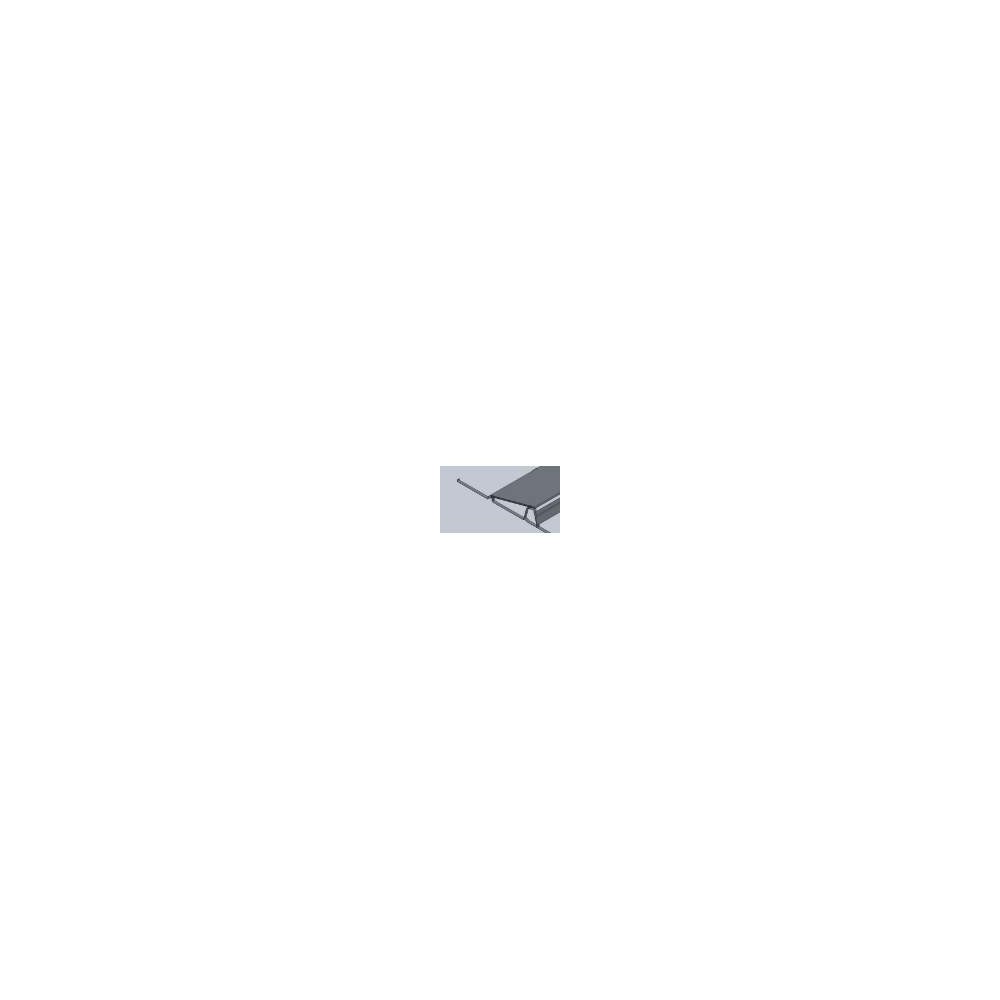

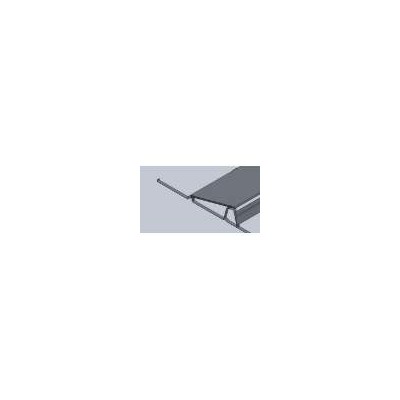

Tělo nohy tvoří extrudovaný profil s žebrováním pro vyšší tuhost. Montážní plochy mají oválné montážní otvory pro dilataci a přesné dosazení. Kontaktní hrany jsou hladké, aby nedocházelo k poškození povrchu profilů ani izolací. Eloxovaný povrch zaručuje dlouhodobou estetiku a korozní odolnost i v pobřežních oblastech.

📐 Technické parametry

• Produkt: Hliníková noha JIH 15°
• Úhel sklonu: 15° (pevný)
• Orientace pole: jih
• Materiál: hliník EN AW-6063 T66, elox
• Spojovací materiál: nerezová ocel A2/A4 (dle varianty)
• Uchycení: podélné drážky M8/M10, oválné otvory pro nastavení
• Kompatibilita: většina hliníkových montážních profilů, středové/koncové svorky
• Provozní teplota: −40 °C až +85 °C
• Povrchová úprava: přírodní elox (stříbrná)
• Statika: navrženo pro zatížení větrem/sněhem dle ČSN/EN (konkrétní hodnoty dle projektu)
• Elektrická vodivost uzemnění: vhodné pro propojení ochranného pospojování
• Údržba: bezúdržbové, periodická vizuální kontrola spojů
• Certifikace: CE, EN 1991 (zatížení – dle návrhu), EN 1090 (výroba – dle systému)

📦 Balení obsahuje

• 1× Hliníková noha JIH 15°
• Montážní šrouby/podložky – dle zvolené varianty sady
• Stručný montážní návod

🧠 Doporučení odborníka

• Pro projekt stanov rozteče podpor a balast podle místních zatížení větrem/sněhem.
• Na plochých střechách používej oddělovací podložky/EPDM pás mezi nohu a hydroizolaci.
• Kombinuj s konzolí/severní opěrou a vhodným podélným profilem pro kompletní rám.
• Pro jednotný vzhled zvaž černé svorky k panelům s černým rámem.

Hliníková noha JIH 15° – lehké, pevné a dlouhodobě odolné řešení pro efektivní naklápěné fotovoltaické konstrukce orientované na jih.
