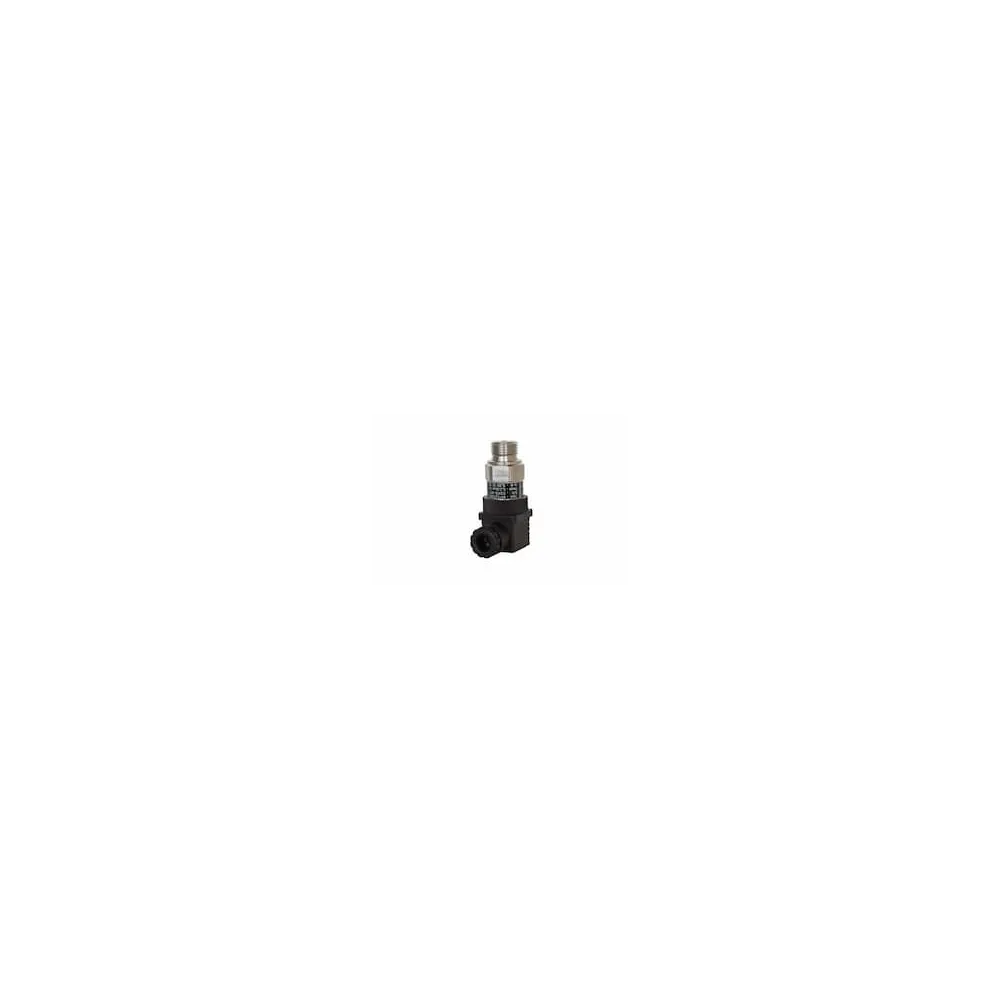

Senzor tlaku 0–0,3bar

Senzor tlaku 0–0,3 bar – přesné měření pro vodní a topné systémy

Vysoce přesný senzor tlaku 0–0,3 bar je určen pro měření nízkých tlaků v vodních, topných, vzduchových a technologických systémech. Díky kvalitnímu keramickému měřicímu článku a robustní konstrukci poskytuje stabilní a opakovatelné výsledky i v náročných podmínkách. Ideální pro systémy Loxone, PLC, Modbus nebo jiné řídicí jednotky s analogovým vstupem.

Senzor umožňuje přesné monitorování tlaku vody, chladiva, vzduchu nebo kondenzátu a tím i včasnou detekci poklesu nebo přetlaku v systému. Je vhodný pro řízení čerpadel, dohled nad tlakem ve výměnících, nebo jako součást automatizovaných kotelen a strojních zařízení.

✨ Hlavní výhody

• ✅ Rozsah měření 0–0,3 bar – ideální pro nízkotlaké aplikace.
• ✅ Analogový výstup 0–10 V nebo 4–20 mA – jednoduché připojení do systémů řízení.
• ✅ Vysoká přesnost – chyba typ. ±0,5 % z rozsahu.
• ✅ Odolné provedení – nerezové tělo a keramická membrána.
• ✅ Rychlá odezva – vhodné i pro dynamická měření.

🏠 Typické použití

• 💧 Měření tlaku vody v topných a chladicích okruzích.
• 🔥 Řízení čerpadel a expanzních nádob v kotelnách.
• 🌬️ Monitoring tlaku vzduchu v rekuperacích a ventilacích.
• 🏗️ Průmyslové měření nízkotlakých kapalin a plynů.
• ⚙️ Integrace do systémů Loxone, PLC nebo Modbus.

💡 Jak funguje

Senzor převádí tlak působící na keramickou membránu na elektrický signál. Ten je dále zpracován elektronikou a převeden na analogový výstup (0–10 V nebo 4–20 mA). Díky lineární charakteristice lze výstup přímo použít pro vizualizaci, regulaci nebo alarmové funkce.

⚙️ Technické parametry

• Měřicí rozsah: 0–0,3 bar (přetlak / relativní tlak)
• Přesnost: ±0,5 % z rozsahu (typ.), ±1 % max.
• Výstupní signál: 0–10 V (standard) / 4–20 mA (na objednávku)
• Napájení: 12–24 V DC (±10 %)
• Provozní teplota: –20 °C až +80 °C
• Medium: voda, vzduch, neagresivní kapaliny a plyny
• Měřicí prvek: keramická membrána
• Tělo senzoru: nerezová ocel (AISI 304)
• Procesní připojení: G1/4" (vnější závit)
• Krytí: IP65
• Odezva: < 10 ms
• Rozměry: cca 27 × 75 mm (bez konektoru)
• Konektor: M12 – 4pólový (samice)
• Odběr proudu: max. 20 mA

📦 Balení obsahuje

• 1× Senzor tlaku 0–0,3 bar
• 1× těsnění / O-kroužek
• 1× instalační návod

🧠 Doporučení odborníka

• Připojujte senzor přes stíněný kabel a oddělené napájení od výkonových obvodů.
• V systému Loxone připojte na analogový vstup (AI) s rozsahem 0–10 V.
• Pro kapaliny doporučujeme instalaci v poloze s konektorem nahoru, aby se zabránilo zadržování vzduchu.
• Při měření tlaku vzduchu použijte tlumicí hadičku nebo filtr proti pulzaci.

Přesnost, spolehlivost a jednoduchá integrace – senzor tlaku 0–0,3 bar je ideální volbou pro systémy měření a regulace v moderní automatizaci.
